Окта — по-древнегречески значит «восемь». Именно по этой причине восьмигранная гофротара получила общее название «Октабин». Если опустить детали, то октабин — это короб из гофрокартона с восьмиугольным основанием.

Применение октабинов

Октабины используются для самых разных нужд: от хранения шляп до перевозки жидкостей и сыпучих грузов. В сельском хозяйстве октабины применяют для перевозки семян, удобрений, овощей и фруктов. Как известно, гофротара отлично «дышит», что важно для сохранения свежести таких грузов.

Основная часть октабинов имеет промышленное применение. Они одинаково хорошо справляются с ролью емкостей для хранения, отлично служат в качестве транспортной тары и максимально приспособлены для использования в производственном цикле.

Так, например, отдельные виды восьмиугольных коробок применяют для упаковки всевозможных круглых предметов. Это, в частности, могут быть бухты смотанного кабеля, рукава, троса или провода. Такие октабины имеют особенную конструкцию: в центре днища у них имеется дополнительная вертикальная обечайка. Она служит катушкой для бухты. За счет нее упрощается укладка бухты в коробку, и обеспечивается неподвижность в процессе транспортировки. Более того, этот элемент упаковки превращает ее в часть технологического процесса, упрощая разматывание бухты.

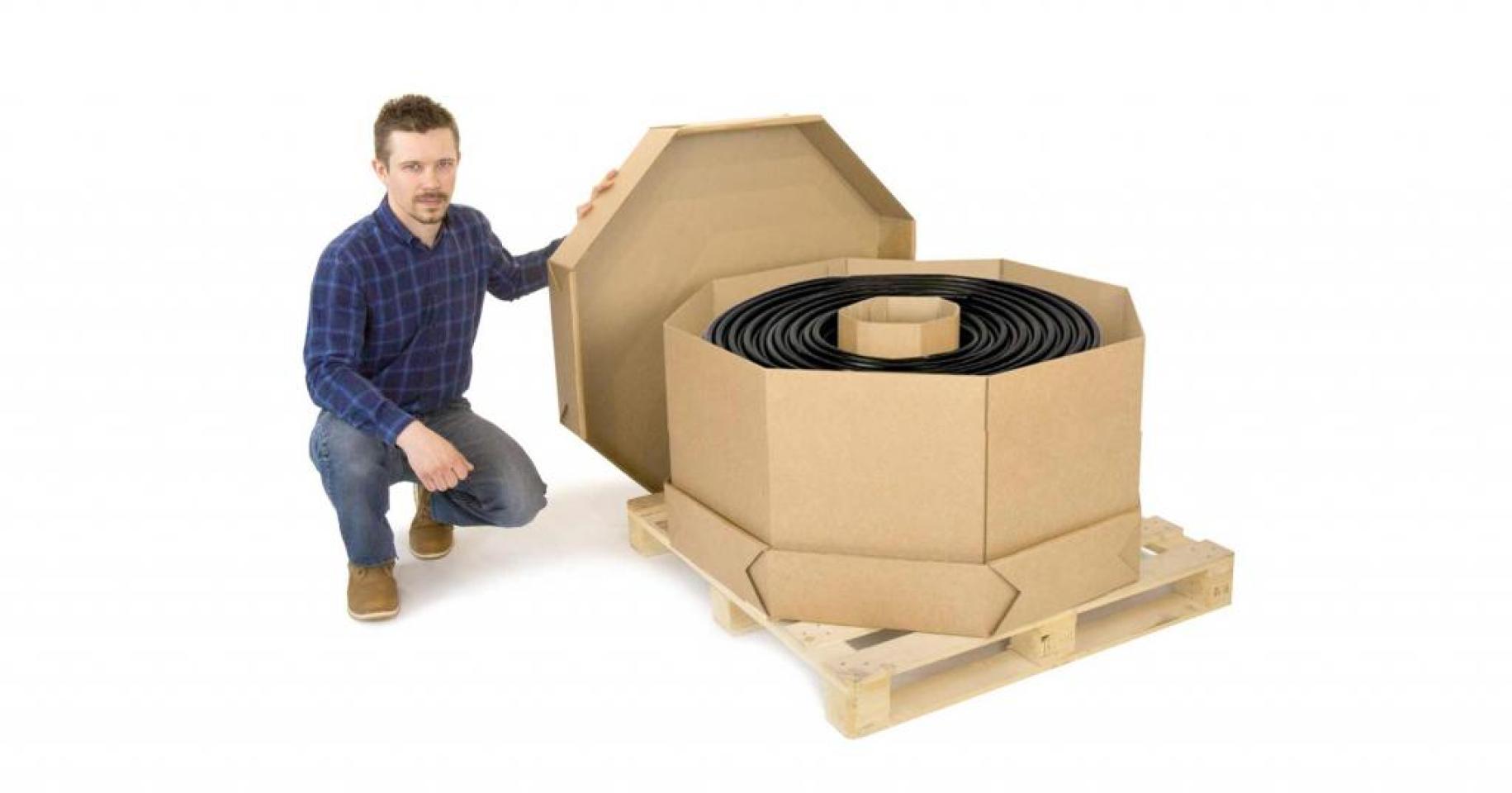

Октабин-катушка для бухты провода

Крупные октабины используются для хранения и транспортировки сыпучих и жидких грузов, а также в качестве технологических емкостей на производстве. Многие механизмы для производственных процессов (диспенсеры, конвейеры, подъемники) разрабатываются сегодня исключительно для октабинов.

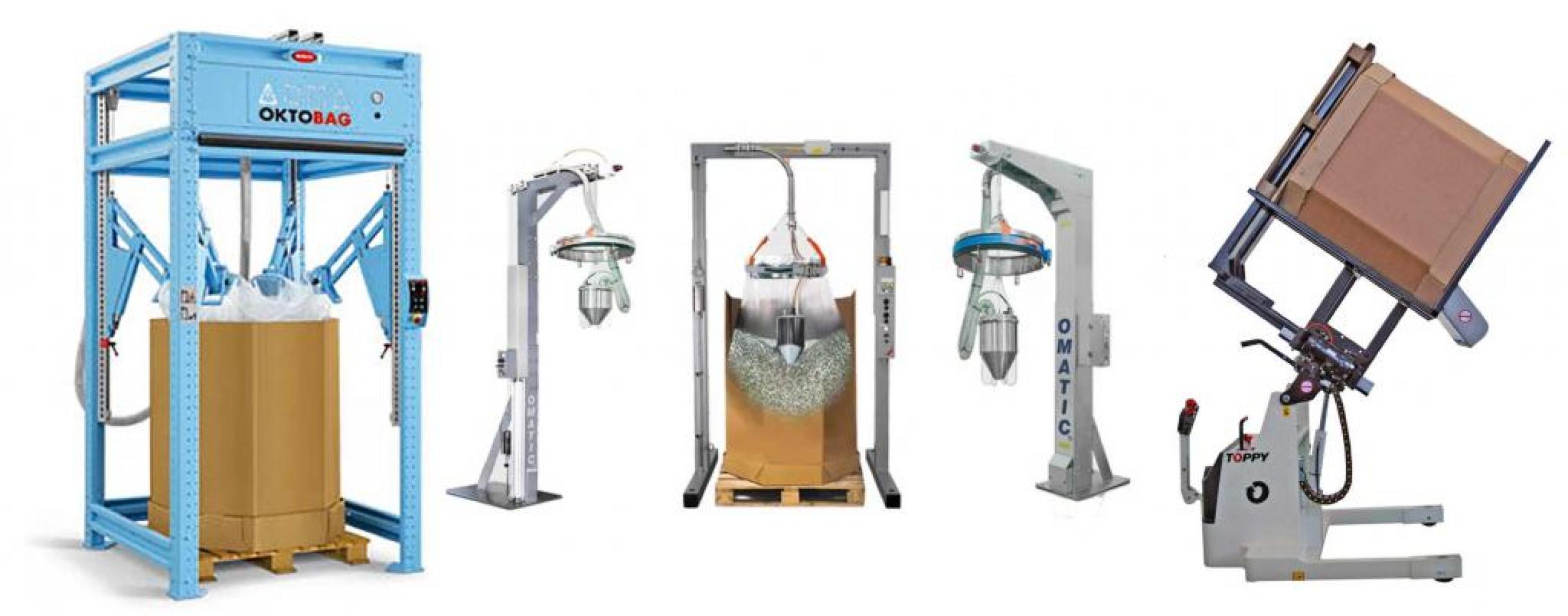

Промышленное оборудование с использованием октабинов

Что перевозят в октабинах промышленного назначения:

• стройматериалы (битум, цемент и др.);
• сырье для химической промышленности;
• смазочные материалы;
• сыпучие и жидкие продукты питания (мука, сахар, растительные масла, предназначенные для производства и т. п.);
• агрокультуры.


Октабины поставляются как в виде гибридной упаковки, так и в виде обыкновенной тары из гофрокартона. Гибридной эту упаковку делает специальный полиэтиленовый мешок-вкладыш, который помещается в картонный короб, превращая, таким образом, гофротару в подобие бочки для жидкостей или сыпучих продуктов мельчайших фракций. Но, в отличие от бочки, пустой октабин легко складывается и не занимает много места.

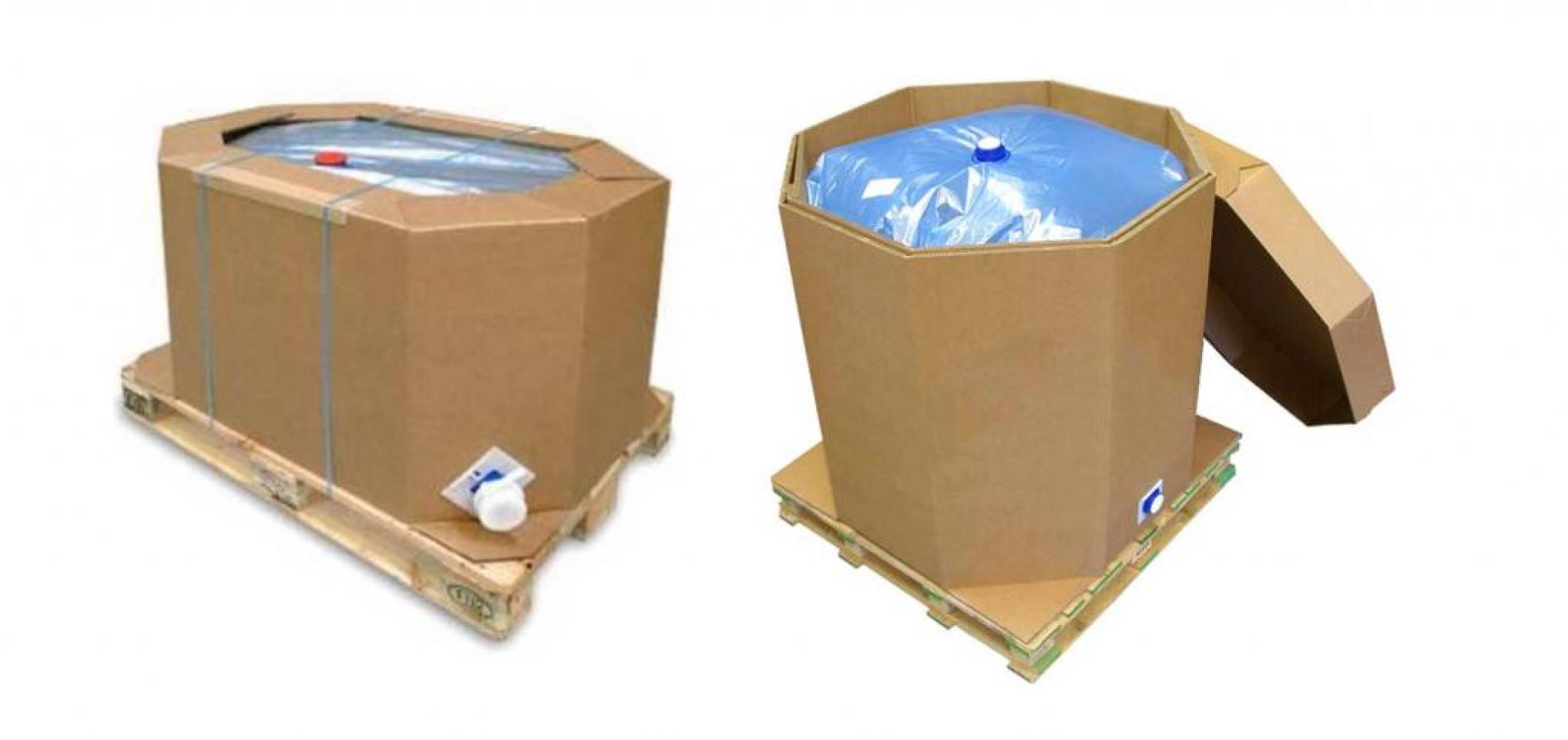

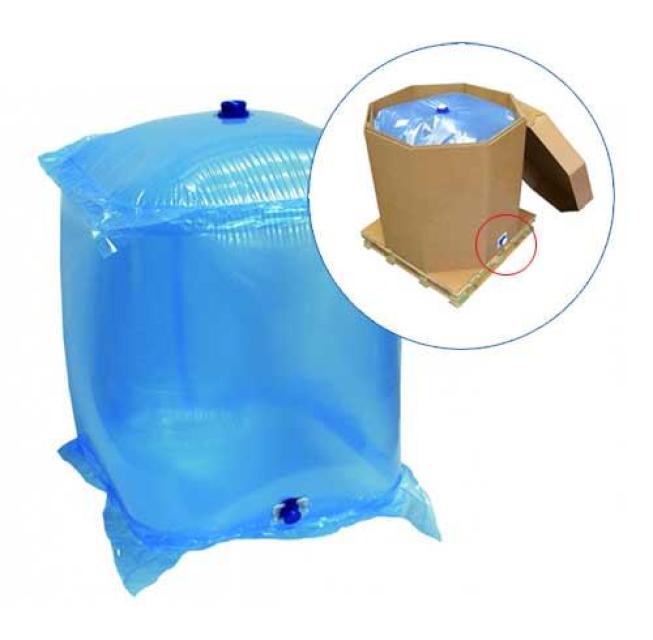

На изображении гибрид октабина из гофрокартона и полиэтиленового мешка для жидкостей

Форма октабина

В чем выгода восьмиугольной формы короба? Октабины часто изготавливают весьма крупных размеров и содержимое, имея большую массу, оказывает на внутреннюю поверхность короба значительное давление. Давление на стенку тем больше, чем больше ее площадь.
Обычно, чтобы усилить стенки упаковки можно действовать двумя путями:

1. Взять более плотный картон, или сделать сдвоенные стенки, что не всегда целесообразно.
2. Разработать оптимальную конструкцию, которая обеспечит дополнительную жесткость.


Октабин — это результат внедрения второго подхода. Площадь поверхности октабины меньше, чем у классического прямоугольного короба аналогичных габаритов. При этом потери объема относительно невелики, а сопротивляемость нагрузке многократно выше. По этой причине, внутреннюю площадь короба уменьшают, приводя его к форме, близкой к цилиндру. Не зря же классическая бочка имеет именно цилиндрическую форму.

Октабины бывают как равносторонние (они как раз и напоминают восьмигранные бочки), так и неравносторонние (имеющие удлиненное основание), которые выглядят как прямоугольник со срезанными углами.

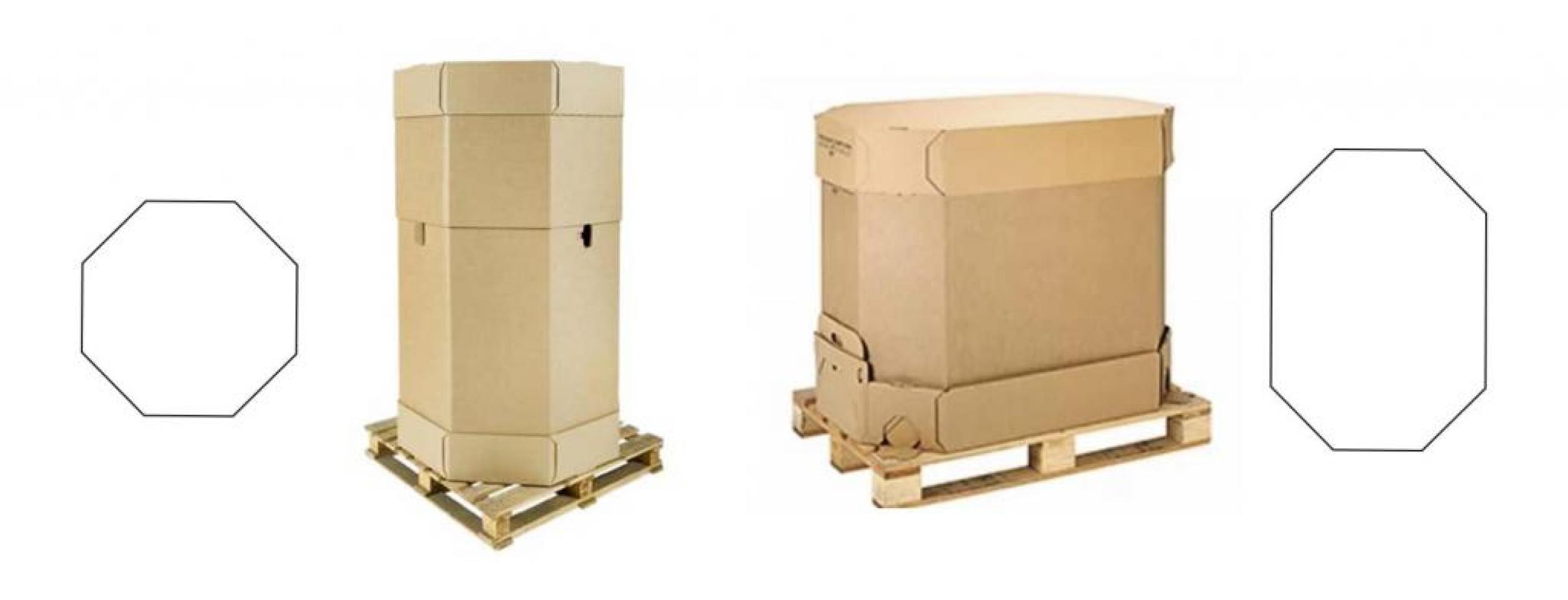

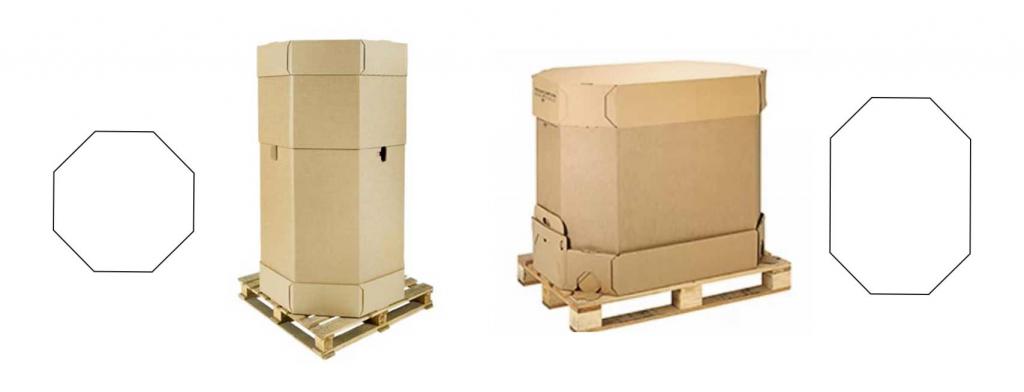

Равносторонний октабин (слева) и неравносторонний (справа)

Равносторонние октабины, за счет симметрично распределенной нагрузки, позволяют хранить и транспортировать более плотные материалы.

Октабины с удлиненным основанием предназначены для материалов с меньшим удельным весом. Этот вид тары гораздо лучше подходит для международных перевозок. Продолговатые октабины, как правило, изготавливаются под международный стандарт и в точности становятся на европалет. Это значительно облегчает логистику — транспортировку любым стандартизированным видом транспорта (портовые контейнеры, стандартные ж/д вагоны, длинномерные грузовики и т. п.) и хранение. Кроме того, в такой таре потери объема из-за небольших срезанных углов минимальны.

Обратите внимание, у октабинов с удлиненным основанием на длинной стороне угол срезан больше чем на короткой. Это, с одной стороны, обеспечивает минимальные потери объема, с другой — выдерживаются условия для необходимой жесткости. Это позволяет устанавливать такую упаковку в несколько ярусов и по максимуму использовать объем транспортного отсека или складского помещения.

Дополнительные возможности

В зависимости от назначения, октабины могут быть дополнены различными элементами:

Пакеты со специальными кранами. Гибрид октабина и пакета предназначен для хранения, транспортировки и выгрузки жидких грузов. К крану может крепиться рукав для наполнения пакета, его опорожнения и направления жидкостей в нужную емкость на разных этапах производственного цикла. На момент разработки конструкции для кранов в стене октабина предусматривается специальное технологическое отверстие.

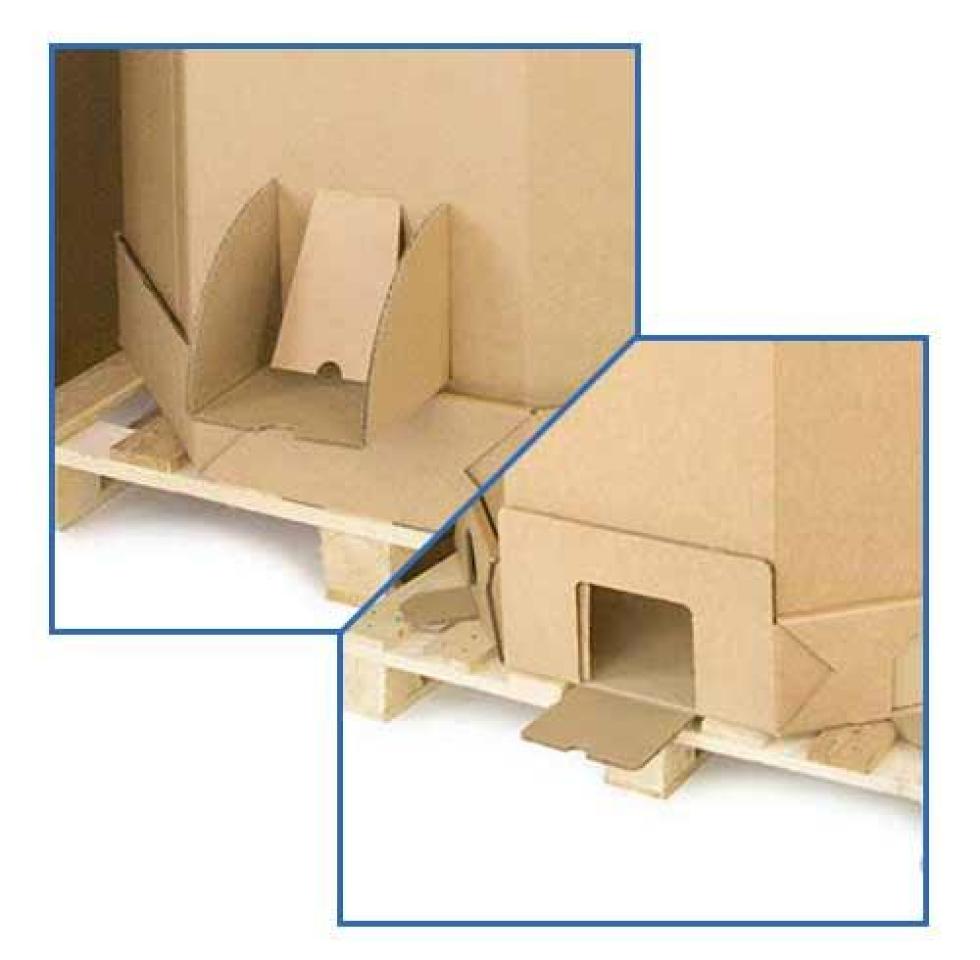

Клапана в стенах или днище октабина — предназначены для удобства выгрузки сыпучих грузов. Также могут иметь задвижки для дозированной выгрузки.

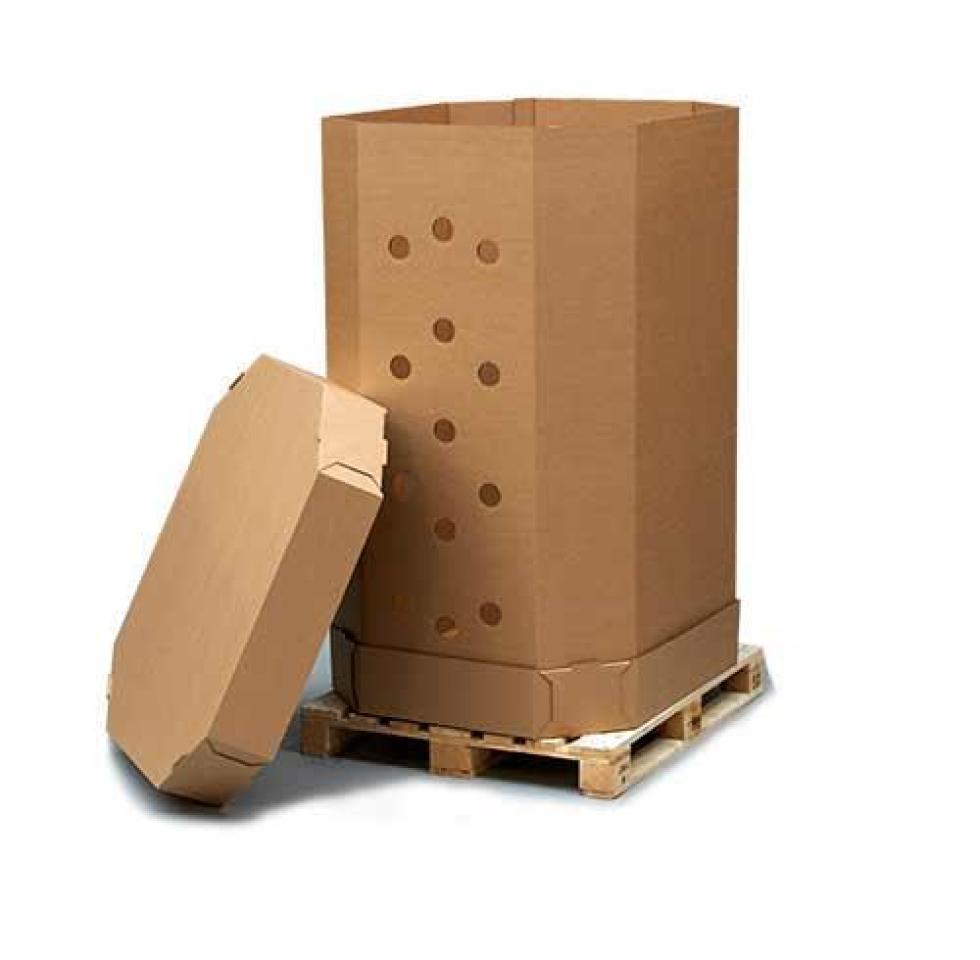

Вентиляционные отверстия для циркуляции воздуха внутри изделия.

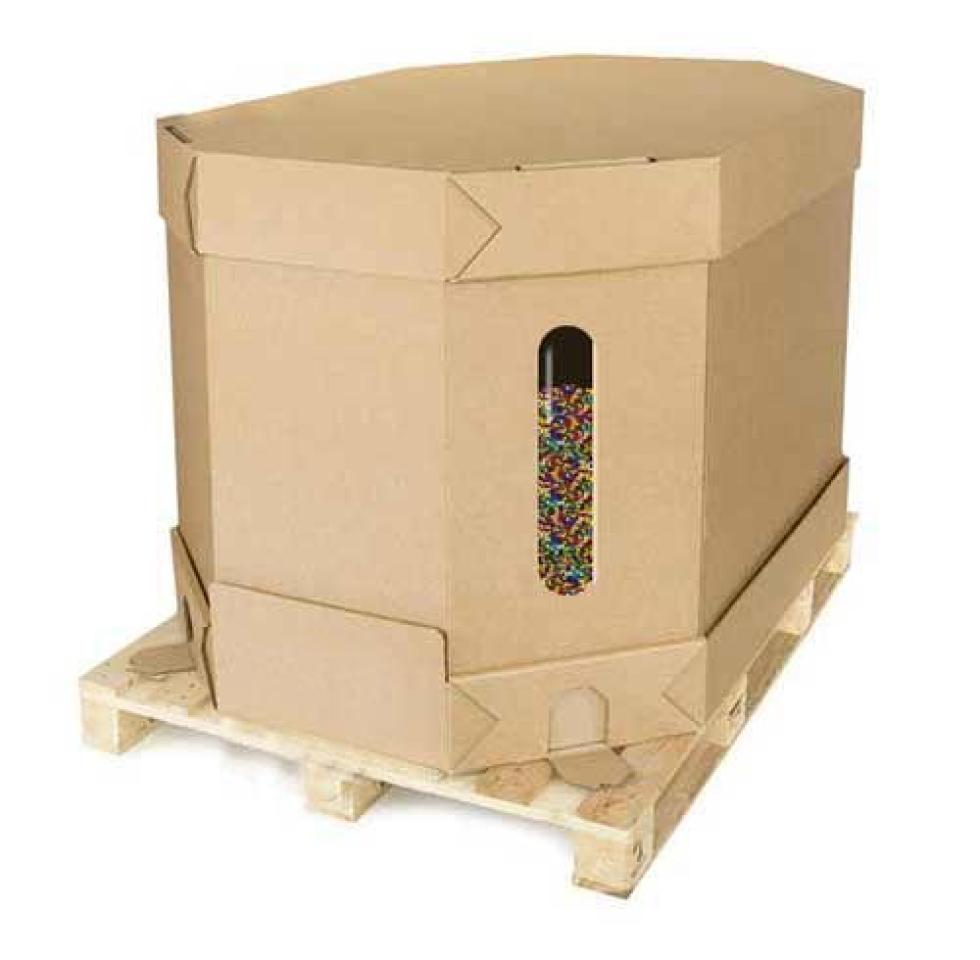

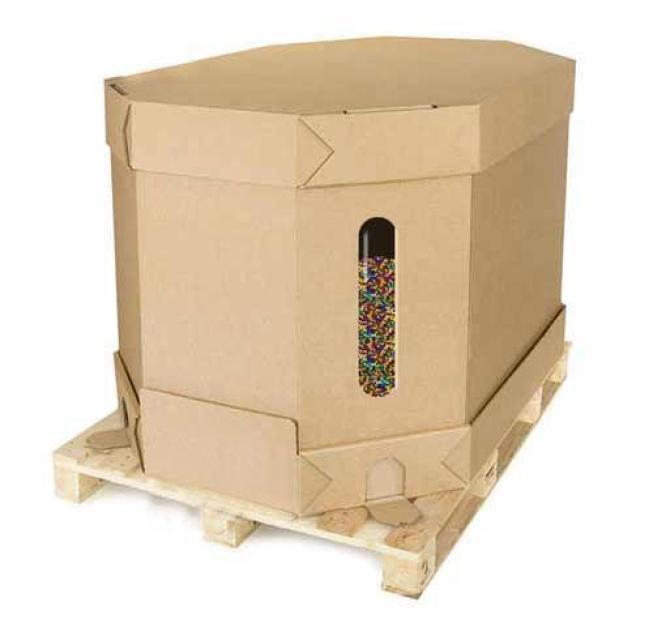

Прозрачное окошко (отверстие с приклеенным изнутри пластиком) для индикации наполненности.

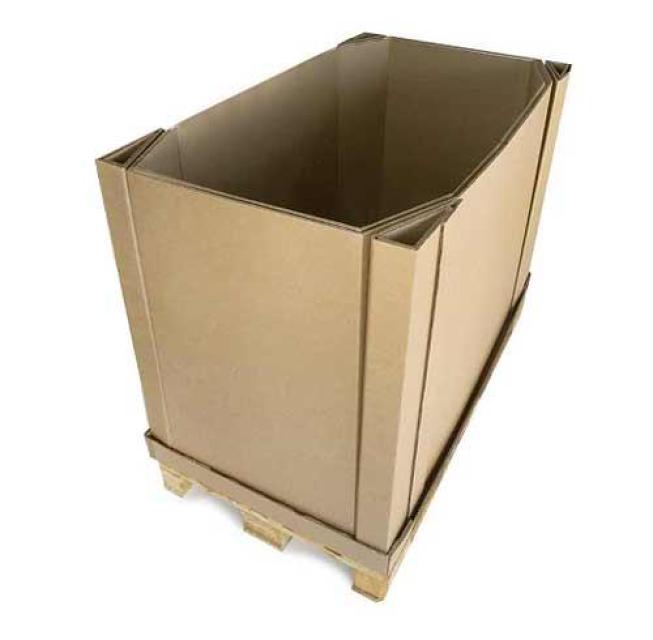

Дополнительная обечайка с усиленными углами — позволяет штабелировать октабины, ставить их в два яруса, поскольку усиленные углы придают всей конструкции значительную жесткость. Кроме того, дополнительная обечайка усиливает октабину как таковую. Это бывает нужно при хранении материалов с высокой плотностью, что подвергает тару дополнительной нагрузке.

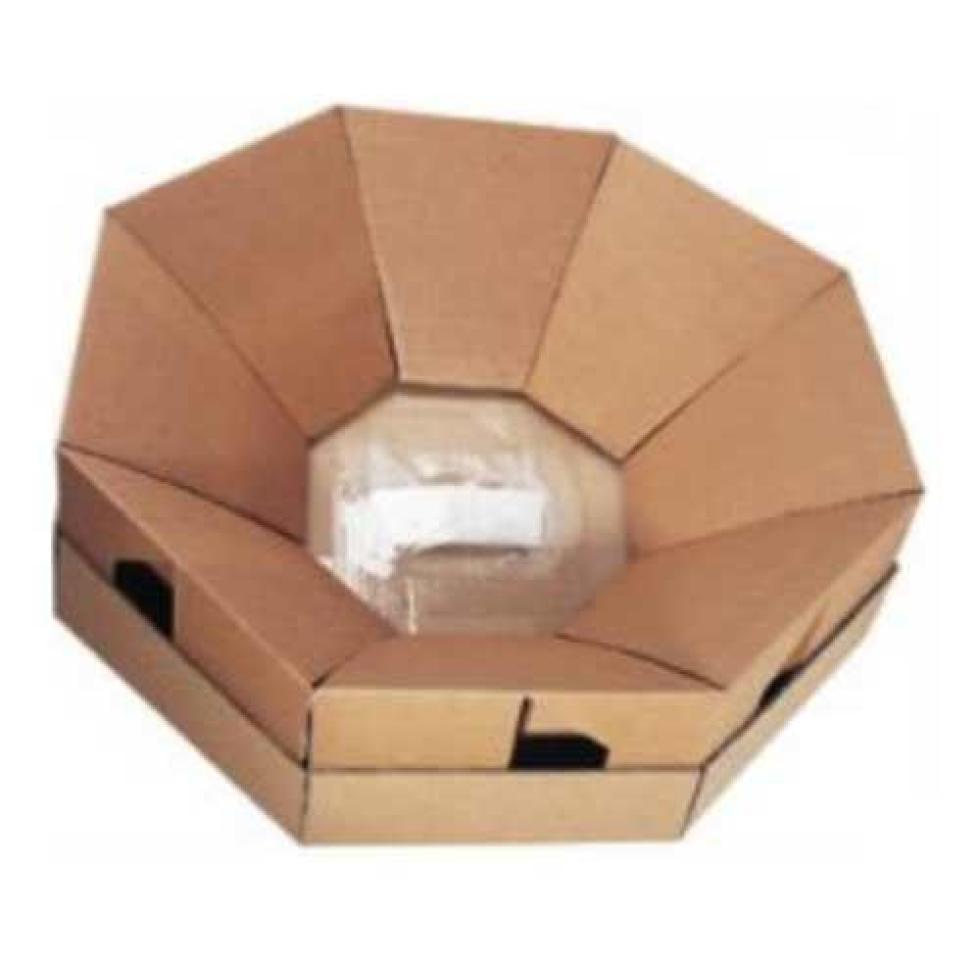

Конический ложемент для облегченной выгрузки — укладывается на дно октабина, приспособленного для выгрузки через полиэтиленовую задвижку в днище. Дает возможность легко опорожнять октабину, не позволяя содержимому застрять в углах в нижней части. Кроме того, такое основание дополнительно усиливает днище, формируя поверхность близкую к сфере, что наилучшим образом распределяет нагрузку.

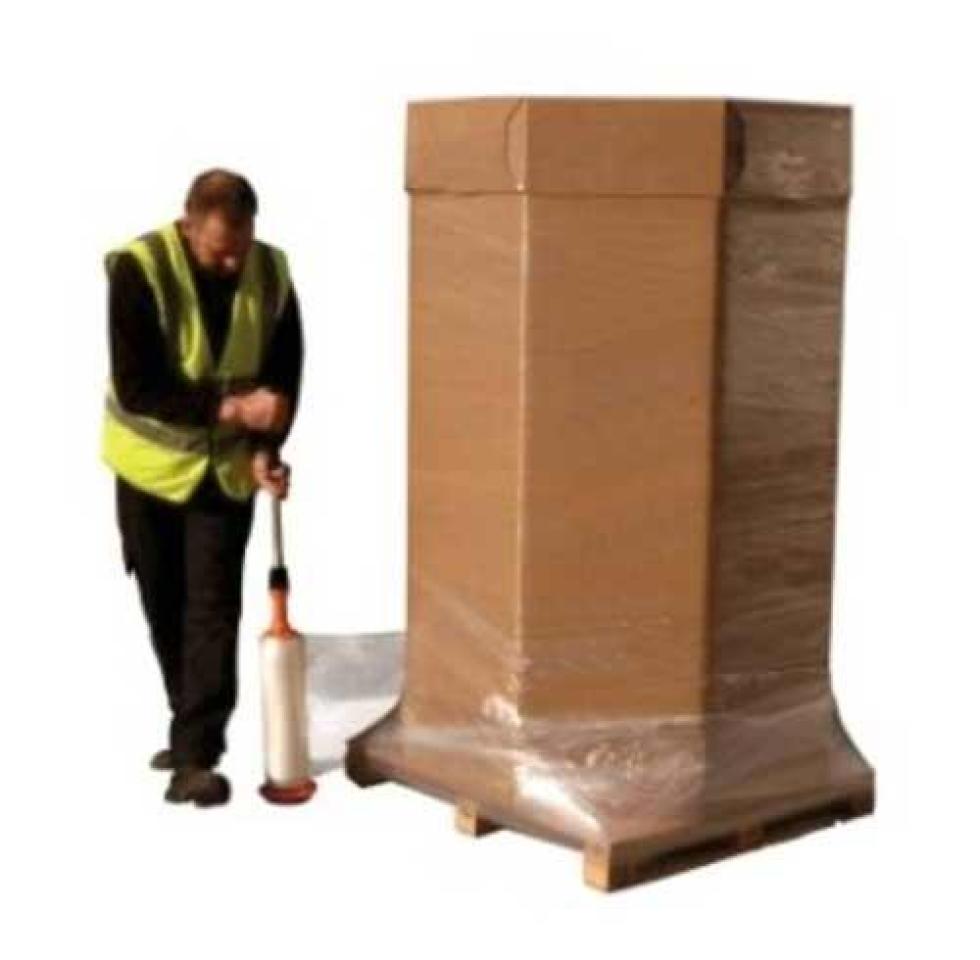

Дополнительные материалы, такими как полипропиленовая лента, стретч-пленка, прессованные уголки. Особенно они актуальны для неравносторонних октабин, так как ее длинные стенки испытывают большую нагрузку, за счет большей площади. И поперек этих стенок осуществляется стяжка тары.

Варианты конструкций

В большинстве случаев октабин состоит из днища, обечайки (вертикального рукава, имеющего форму призмы и образующего стены короба) и крышки. По количеству составных частей октабины разделяют на:

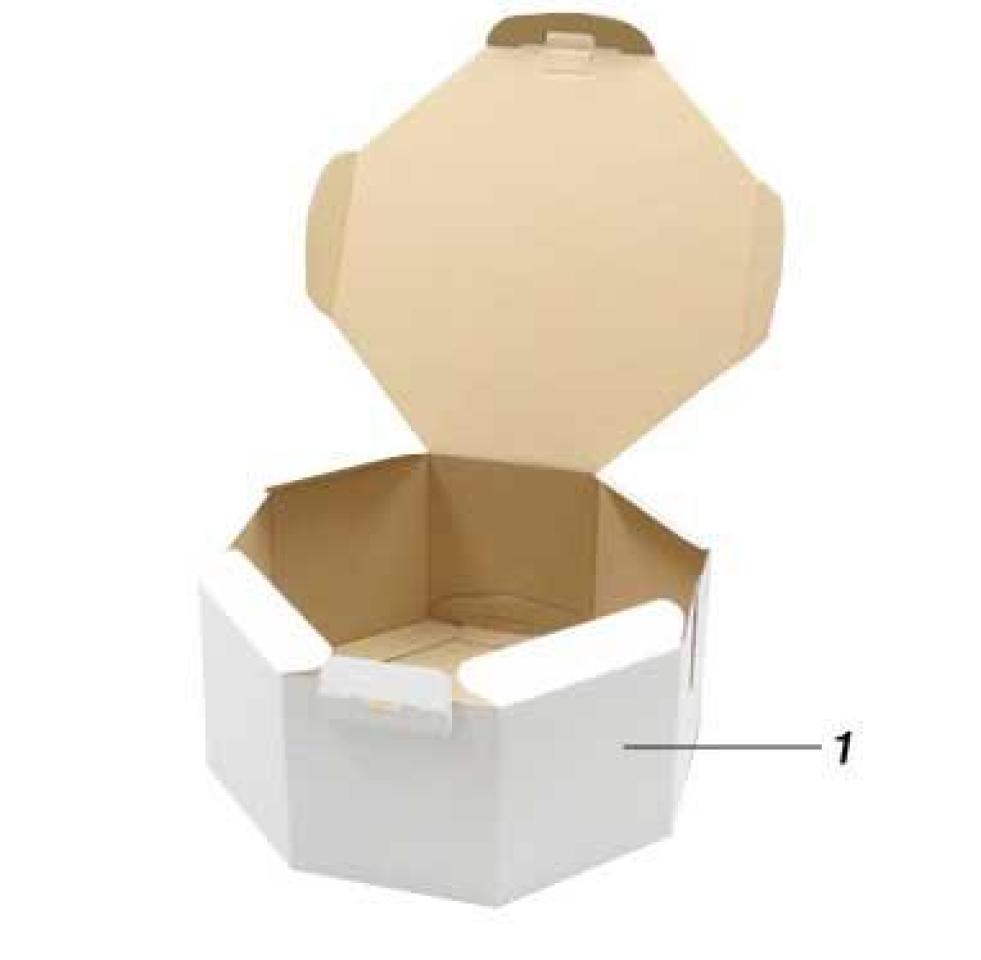

Односоставные

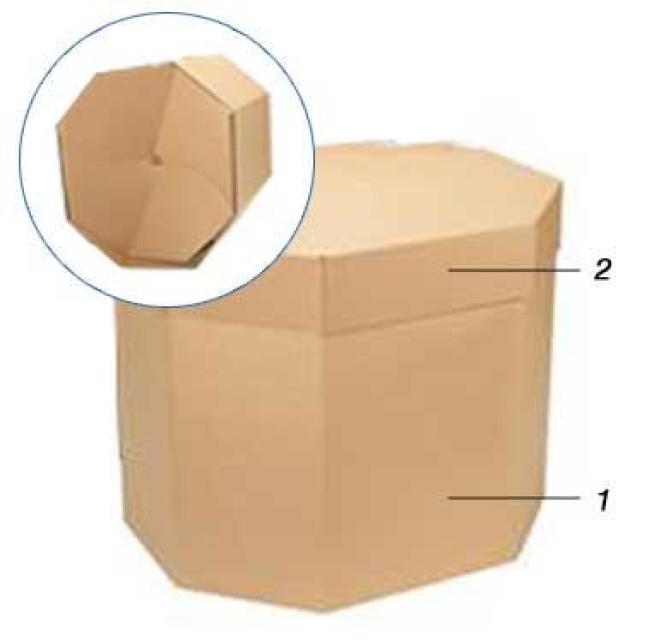

Двухсоставные

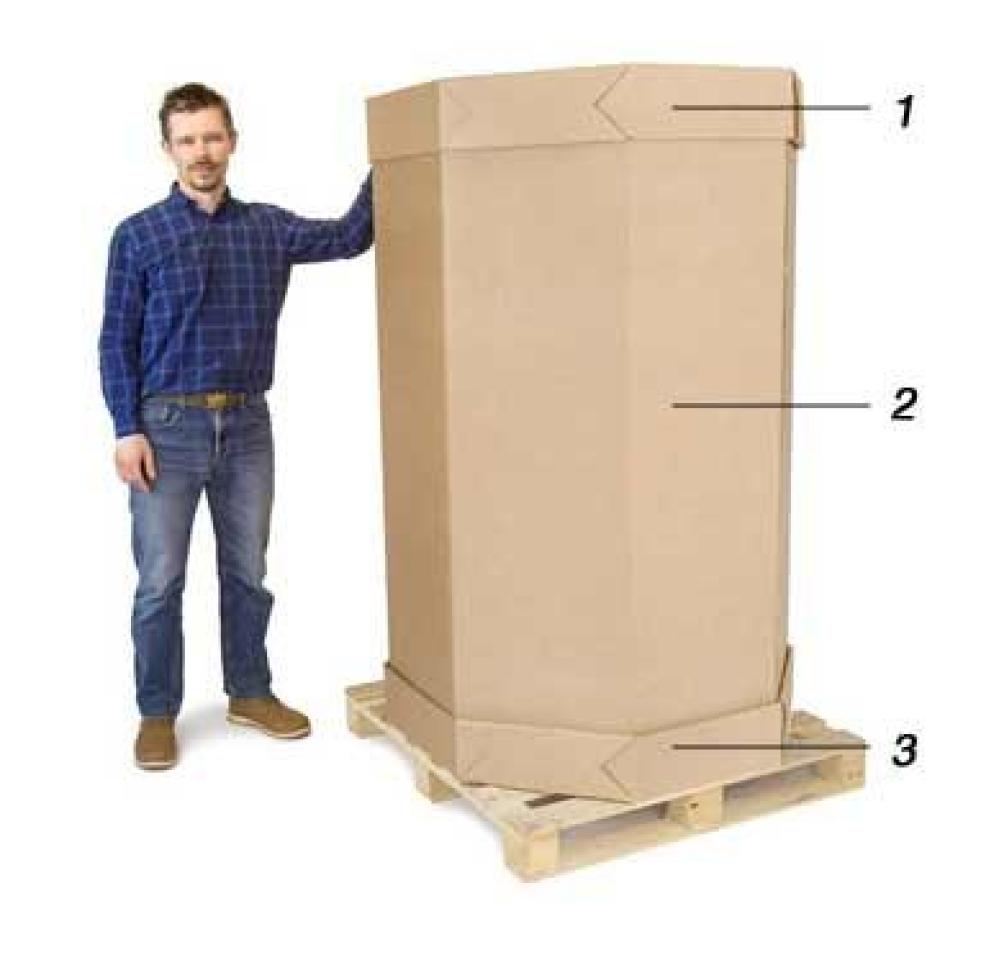

Трехсоставные

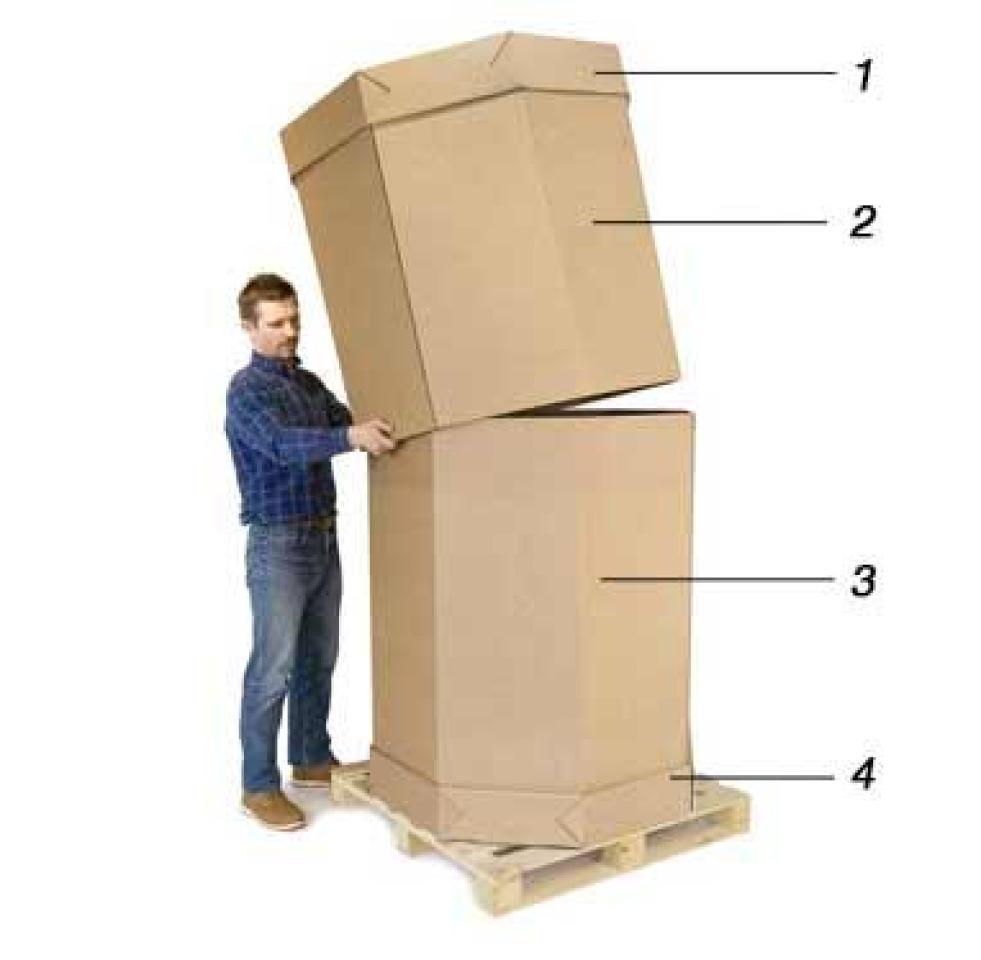

Четырехсоставные

Днище октабина может поставляться в готовом виде, как правило оно имеет вид специального лотка, приспособленного для крепления к нему обечайки. Также днище может представлять собой одно целое с обечайкой. Такие октабины легко собрать за считанные секунды самостоятельно. Днище в них, в зависимости от выкройки, фиксируется по принципу взаимозацепляющихся лепестков или по принципу «ласточкиного хвоста» . Как правило, октабины оснащены придонными треугольными выступами, с помощью которых можно зафиксировать тару на европалете, прибив их скобами или гвоздями, во избежание смещения груза при транспортировке.

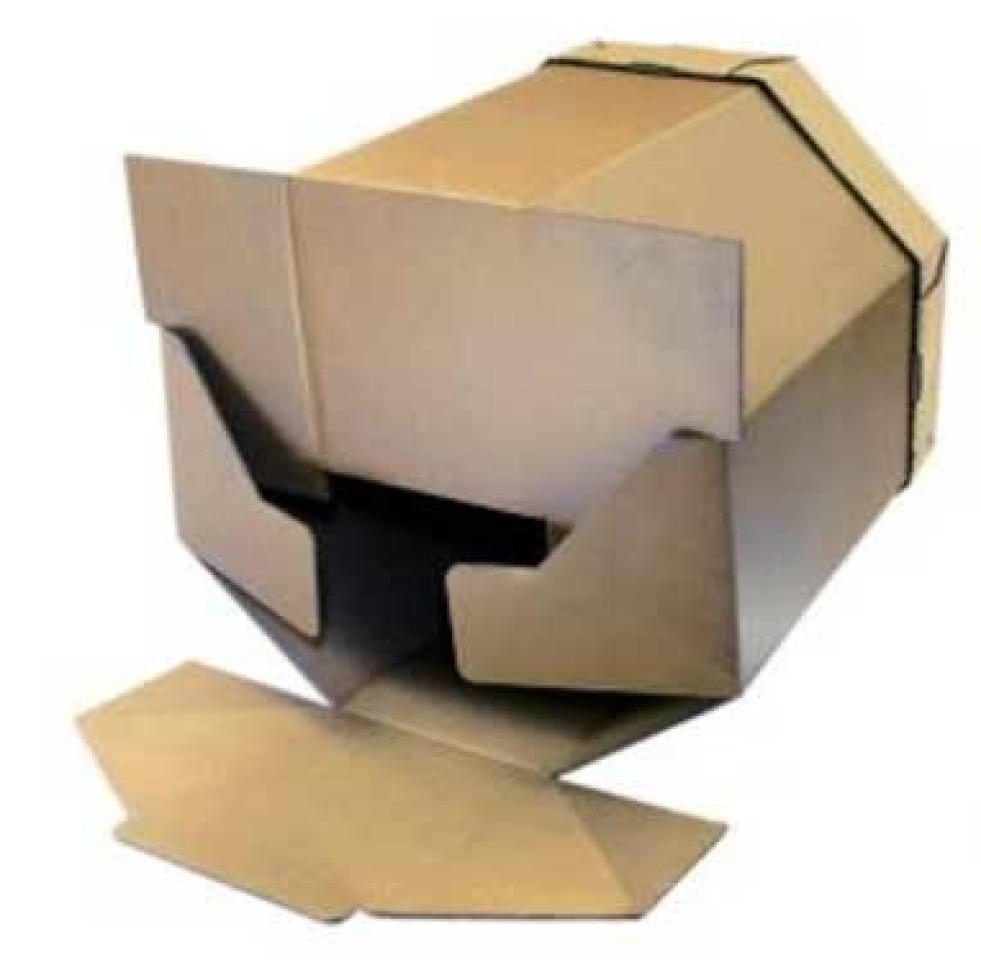

Самосборное дно типа "ласточкин хвост"

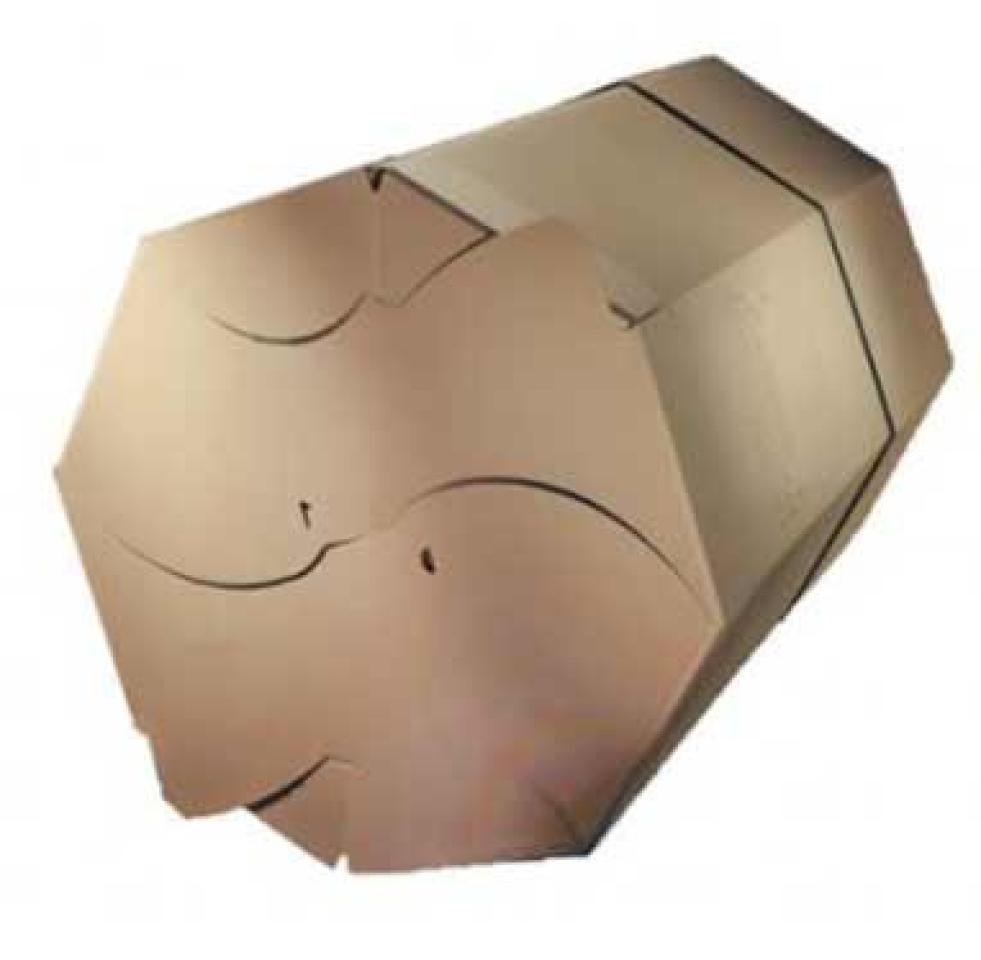

Самосборное дно по принципу сложения "лепестков"

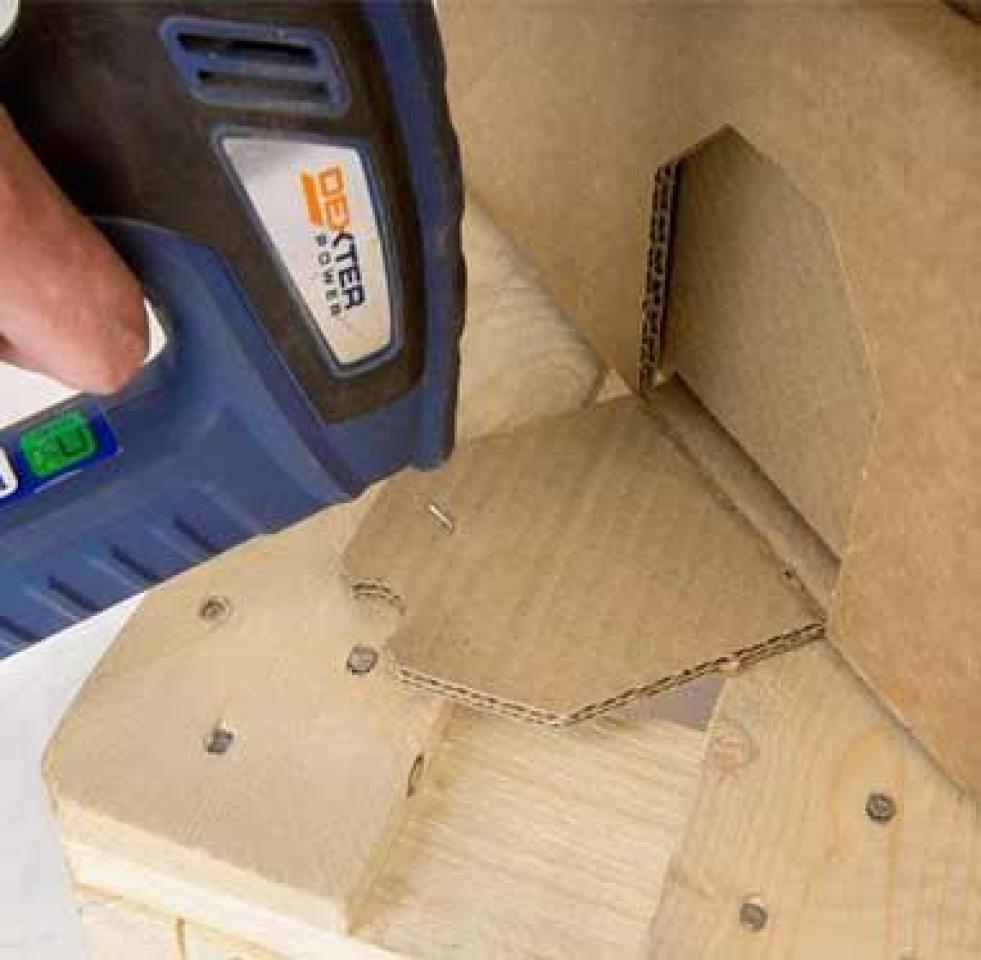

Фиксация октабина на паллете скобами

Ввиду широчайшего спектра применения октабинов, невозможно исчерпывающе описать все нюансы. И если у вас остались вопросы, просто присылайте их на antech@antech.ru и мы с обязательно осветим их в следующей статье или дополним эту.
