Упаковка для геотехнического оборудования

Задача:

Разработать и изготовить единую транспортно-маркетинговую гофроупаковку для оборудования, предназначенного для геотехнического мониторинга, в двух размерах.

Решение:

К нам пришел запрос от российской компании, работающей в сфере производства оборудования и реализации решений в области геотехнического мониторинга. Наш партнер хотел получить подходящую упаковку для хранения, транспортировки и реализации устройства для измерения температур в разных средах. Оборудование заказчика выполнено в двух размерах. Но мы предложили сделать внешний гофрокороб в одном размере. Наше решение было продиктовано желанием заказчика минимизировать затраты на производство гофроупаковки. Также это позволяет оптимизировать складские и логистические процессы, ведь заказчику не приходится рассчитывать каждый раз заново кратность коробок палету и количество логистических тактов. Нам предстояло упаковать сам прибор, двухсоставную антенну, USB-провод, и флеш-накопитель в упаковку, состоящую из трехклапанной коробки с дном типа «ласточкин хвост» и многосоставного ложемента-разделителя. Коробка будет выполнять каркасно-несущую функцию и являться защитой от механических повреждений, в то время как ложемент организует внутреннее пространство и нейтрализует возможные вибрации от тряски, защитит от ударов и сколов во время логистических процессов.

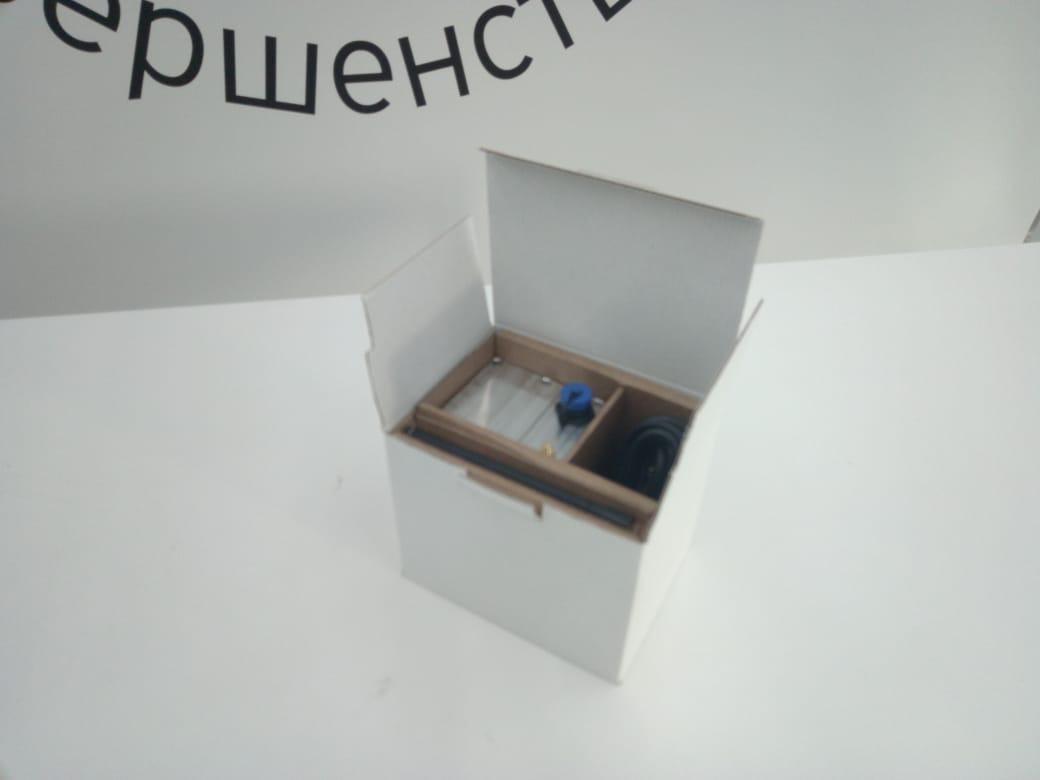

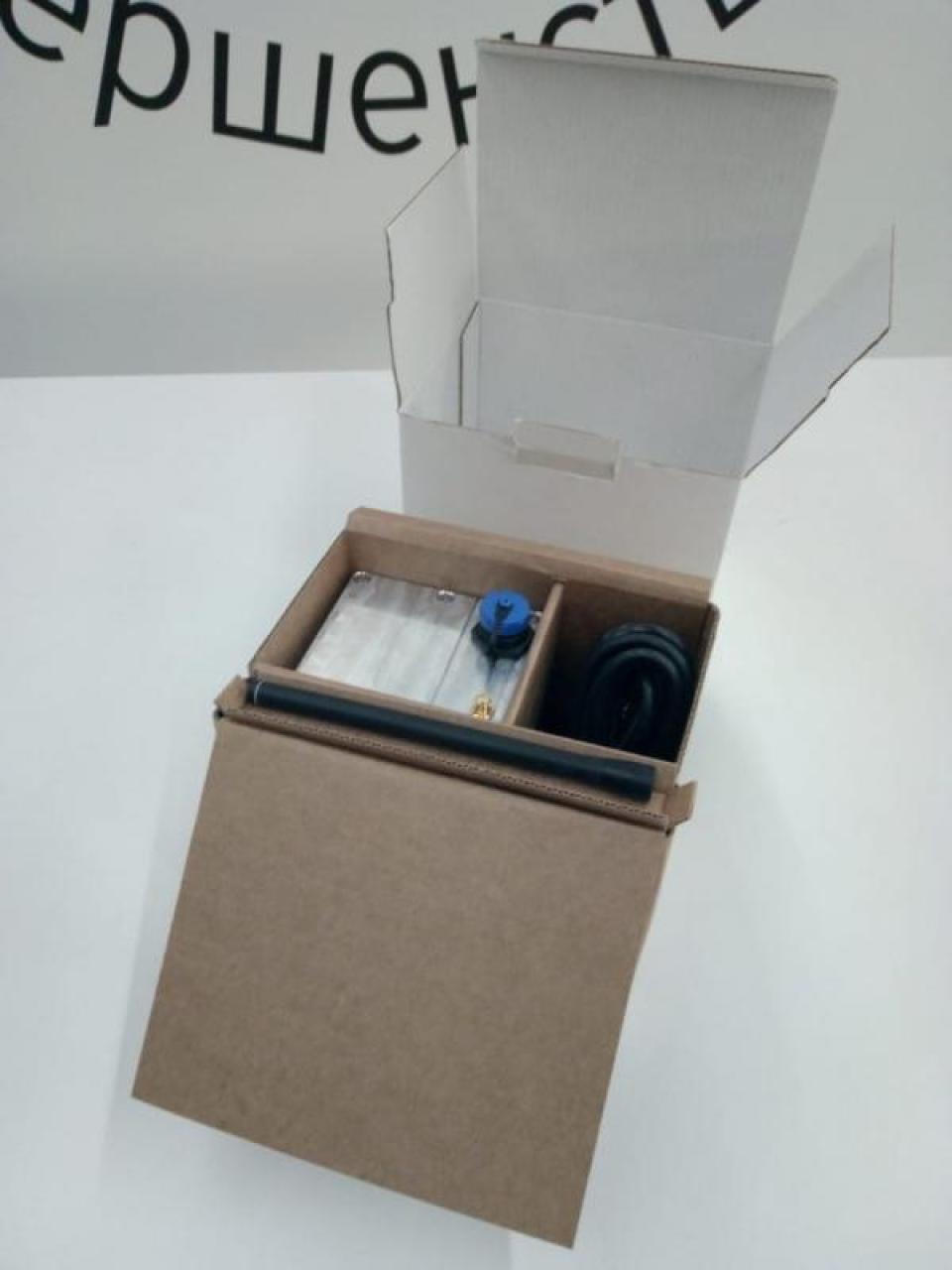

Внешний короб из наиболее презентабельного белого микрогофрокартона имеет складную конструкцию с трехклапанным верхом и дном типа «ласточкин хвост». Короб имеет клапаны склейки, которые проклеиваются на нашем производстве, экономя, таким образом, время и средства заказчика. За счет перекрытия клапанов дно «ласточкин хвост» выдерживает достаточную нагрузку при равномерном распределении содержимого. Из бурого гофрокартона собираем многосоставной ложемент. Все элементы ложемента собираются по заранее нанесенным рилевочным линиям, без использования клея, что позволяет экономить средства заказчика на расходных материалах. Сначала складываем пополам стенку-разделитель. Двойное сложение будет усиливать защиту от торцевого сжатия и разделять элементы прибора, что позволит избежать возможных повреждений в результате трения друг о друга. Продеваем стенку-разделитель сквозь проделанные отверстия. Расправляем клапаны разделителя, поверх складываем стыкующиеся торцевые клапаны, а сверху накладываем клапаны, расположенные по ширине ложемента. Таким образом у нас получились четырехслойные стенки с разнонаправленным расположением гофрокартона. Такая конфигурация позволяет значительно увеличить защитные функции гофрокартона, делая его невероятно надежным и безопасным для содержимого в случае неблагоприятных логистических условий. Путем сложения клапанов «внахлест» поверх длинного фигурного клапана формируем узкий «карман». У нас получились двойные стенки с наложением вертикального и горизонтального гофрированного слоя картона. Это беспроигрышная комбинация, когда речь идет о защите товара во время штабелирования и транспортировки. Получившийся ложемент устанавливаем в коробку «враспор», это не даст клапану развернуться. Такая конфигурация предусмотрена для геотехнического прибора большей величины.

Для прибора меньшей величины мы предусмотрели дополнительную подставку с отверстием для выпирающего элемента на тыльной стороне аппарата. Устанавливаем подставку в одну из секций ложемента и укладываем геотехнический прибор. Благодаря ножкам, зафиксированным «враспор», между выступающей деталью и дном ложемента будет пространство. Это позволит избежать повреждений как самой детали, так и коробки во время вертикальной нагрузки.

Формируем очередной элемент ложемента — фигурный амотризатор-разделитель. Он одновременно будет разделять и удерживать оставшиеся флешку и провод, обеспечит их неподвижность, поглотит возможную тряску от ударов. В оставшуюся свободной ячейку укладываем магнитное основание антенны. А в узком отсеке ложемента, поверх флешки и провода, размещаем сложенную по линиям сгиба полочку для самой антенны.

Товар фиксируется не только ложементом, но и крышкой гофрокороба. А стыкующиеся клапаны на откидной крышке коробки защитят содержимое от попадания пыли и грязи. Удобный замочек, который вставляется в вырезанный на крышке паз не позволит коробке раскрыться в неподходящий момент, в то же время позволяя многократно открывать и закрывать коробку, не нарушая ее целостности.

Результат:

Наш партнер имеет высокие требования к упаковке своего оборудования и мы их не просто удовлетворили, но предвосхитили, предложив ему унифицированную гофроупаковку для нескольких видов аппаратуры. В сочетании с быстрой сборкой и удобным хранением в сложенном виде, это решение дало заказчику возможность максимально сэкономить на производстве невозвратной тары для его товара. Однако, экономия на упаковочных материалах не означает экономию на качестве. Белый микрогофрокартон имеет презентабельный внешний вид и подходит для нанесения печати, что создаст приятные впечатления у конечного потребителя. Его физические свойства помогут сохранить товар в целостности от сколов и ударов во время транспортировки. А тщательно разработанная конструкция не пострадает от многократного штабелирования во время складского хранения. Наша упаковка надежна и высокотехнологична так же как и оборудование, производимое нашим партнером — подобное тянется к подобному!

Миссия выполнена! =)
