Упаковка для 3D-принтера

Наша разработка

ЗАДАЧА

В этом проекте нужно было разработать транспортную почтовую упаковку для 3D-принтера и его комплектующих. Важным условием было размещение комплектующих под самими принтером и чтобы коробка накрывала принтер словно «колпаком».

РЕШЕНИЕ

Исходя из задач, вся разработка поделилась на две части: 1 — ложемент-пьедестал с лотком 2 — короб-колпак.

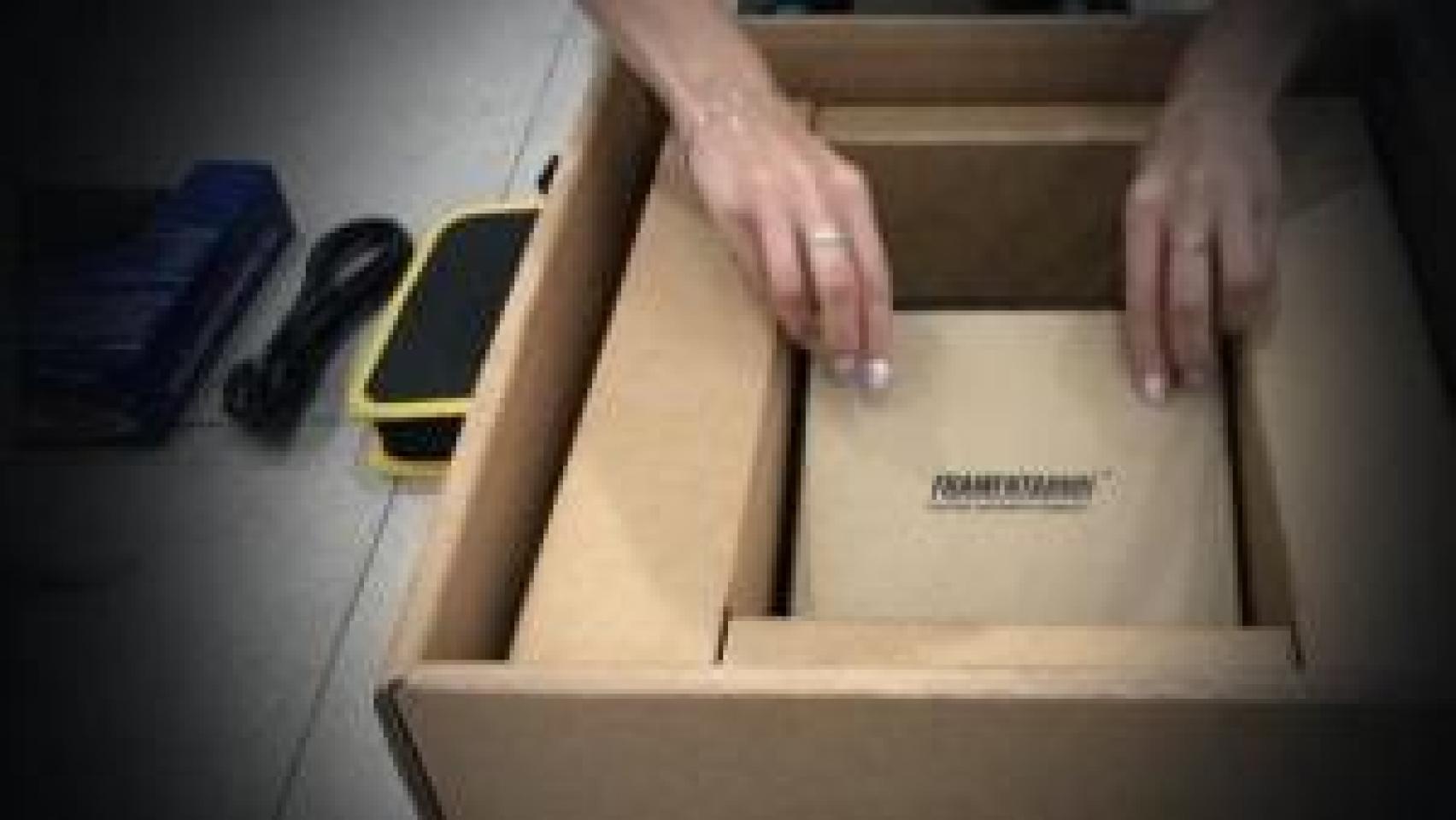

Поскольку упаковка должна максимально защищать от механических воздействий, то мы использовали в качестве верхнего колпака конструкцию «четырехклапанного короба с полностью перерывающимися клапанами». В качестве дна мы использовали конструкцию «лоток». Отдельного внимания заслуживает ложемент. Поскольку ложемент для комплектующих должен был не только разделять комплектующие, но и выдерживать почти 17 кг веса принтера, то мы сделали ложемент в формате лотка с утолщенными стенками. Сверху он накрывается специальной крышкой из гофрокартона, которая разделяет комплектующие и принтер. У этой крышки есть еще одна функция — ее клапана служат дополнительной защитой от веса принтера, потому как встают в распор между принтером и дном коробки. Еще у этой крышки есть специальное отверстие, которое помогает легко ее вытаскивать. Для защиты одной из стенок принтера мы предусмотрели специальный вкладыш, в отверстия которого помещаются небольшие выпирающие детали этой стенки. Толщины картона достаточно, чтобы защитить эти детали от контакта с крышкой.
Осталось стянуть упаковку стреп-лентой.

Миссия выполнена =)
