Транспортная упаковка для негабаритного тренажера

Задача:

Разработать транспортную упаковку для гребного тренажера, надежно защищающую его хрупкие элементы.

Решение:

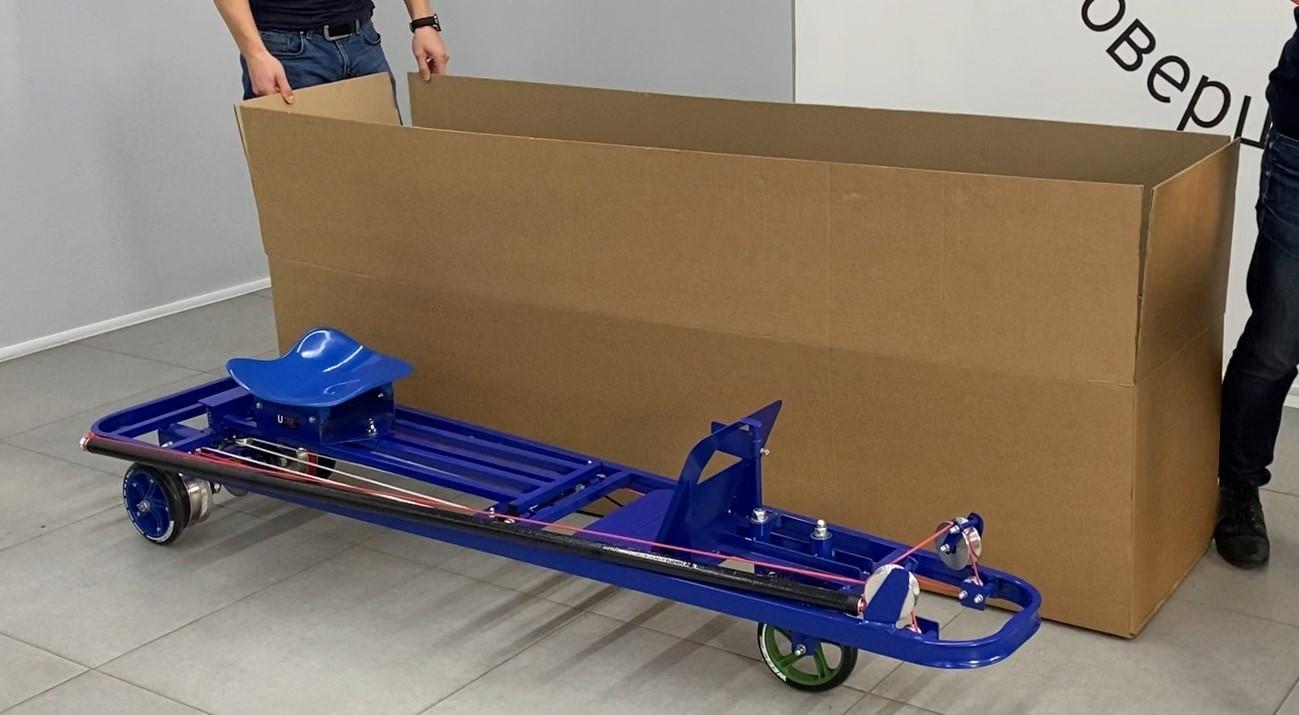

С запросом на упаковку тренажёра для гребли большого размера к нам обратился производитель спортивного инвентаря. Нам надо было разработать максимально экономичную гофротару, которая, в то же время, уберегла бы наиболее уязвимые детали тренажера от возможных повреждений во время транспортировки. Для решения поставленной задачи в качестве внешнего каркаса мы выбрали негабаритную четырехклпанную коробку, которую мы укомплектовали специальными вставками из гофрокартона.

Четырехклапанная коробка — это базовая конструкция, которая заслуженно является самой популярной упаковочной формой в мире. Дело в том, что благодаря примитивности процесса своего изготовления и минимальному расходу сырья она очень экономична в производстве. Это делает ее самой выгодной невозвратной тарой. При этом, она обладает столь нужными для транспортной упаковки качествами: надежность, легкость и пластичность. Называя эти качества мы подразумеваем, что коробка из гофрокартона защитит груз от сколов и царапин, возможных в процессе транспортировки; малый вес картона незначительно добавит брутто грузу, уменьшая таким образом транспортные расходы; упаковка из гофрокартона может быть выполнена в разных размерах и формах — это позволяет изготовить гофротару для абсолютно любых объектов, которая будет выполнять каркасно-несущую функцию, делая удобными логистические процессы. Именно поэтому мы выбрали ее в качестве внешней оболочки для такого большого и нестандартного по форме груза. Полностью перекрывающиеся верхние клапаны коробки предусмотрены для усиления защитных функций от возможных повреждений. Укороченные клапаны, в свою очередь, не допустят образования щелей, предупреждая, таким образом, попадание грязи и пыли внутрь гофрокороба. Несмотря на свои размеры коробка не займет много места на складе, потому что поступит к нашему партнеру в виде плоской заготовки, склеенной на нашем производстве.

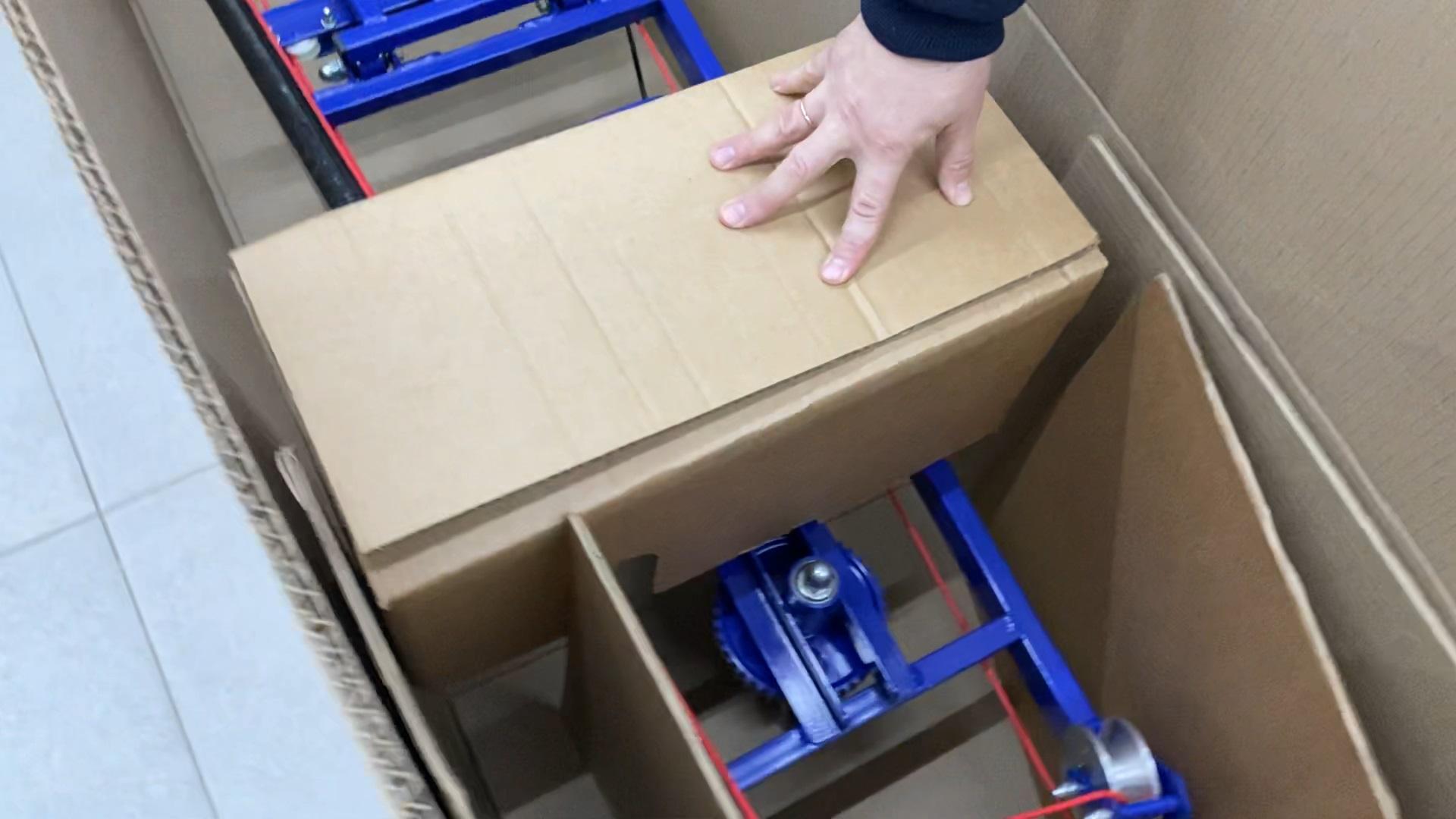

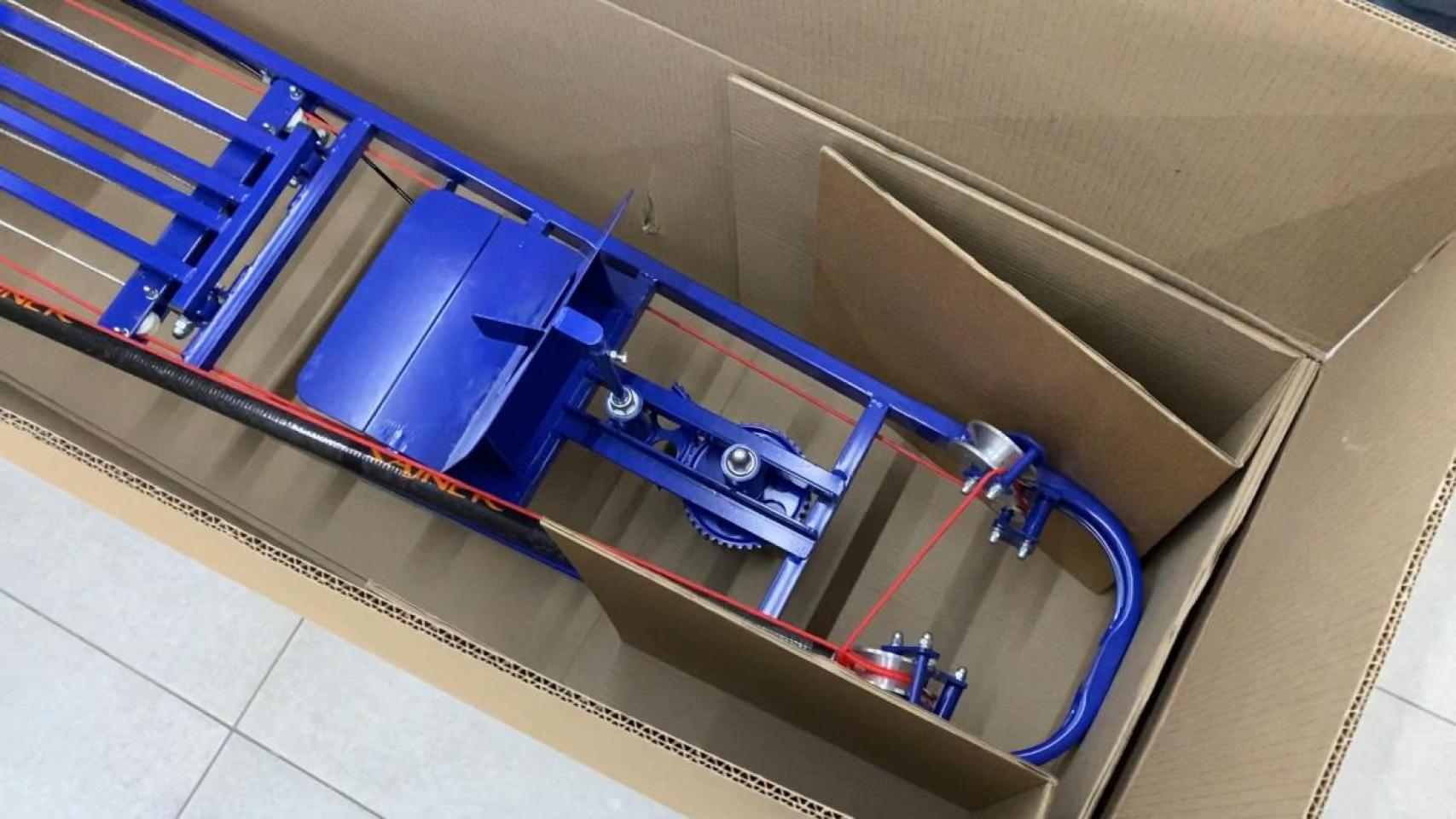

Защитную функцию транспортной тары мы усилили дополнительными вкладышами. Специальные листы гофрокартона вставляются по бокам таким образом, чтобы направление гофры в листах и стенках коробки было перпендикулярным. Это дает дополнительную защиту от торцевого сжатия, вертикальной нагрузки в результате штабелирования и возможного бокового пробития. Так как тренажер имеет коническую форму, в месте его сужения размещаются сложенные по рилевочным линиям листы гофрокартона. Они будут фиксировать изделие в заданном положении, исключая повреждения лакокрасочного покрытия в результате трения о стенки коробки, а также выполняя роль амортизатора, поглощающего тряску и вибрации. Небольшая четырехклапанная конструкция, устанавливается поверх деликатной детали тренажера. Этот элемент упаковки будет выполнять не только защитную функцию, но и функцию фиксатора, так как на его стенках предусмотрены вырезы для карбонового весла. Стыкующиеся клапаны в сочетании с перекрывающимися придают жесткость всей конструкции и делают крышку коробки невероятно надежной. Уже размещенные фиксаторы-амортизаторы рассчитаны так, что одной из ножек они упираются в малую четыерхклпапанную коробку, делая неподвижными все дополнительные упаковочные элементы. Финальным штрихом комплектации упаковки является обечаечная вставка, которая также помогает зафиксировать всю конструкцию изнутри, удерживает внешний короб в случае бокового сжатия и служит амортизатором.

После того, как все детали будут уложены, четырехклапанную коробку достаточно проклеить скотчем и она будет готова к «большому плаванию».

Результат:

На основе простых базовых конструкций мы разработали и изготовили негабаритную транспортную упаковку для гребного тренажера. Несмотря на элементарность используемых нами форм, мы получили надежную гофротару, которая убережет изделие от возможных повреждений в процессе транспортировки, а его складское хранение сделает удобным. Именно такая незамысловатость элементов позволила минимизировать затраты заказчика на упаковку. Как известно, все гениальное просто, как просто и практично наше упаковочное решение!

Миссия выполнена! =)
