Коробка с ручкой для изделия весом 15 кг

Наша разработка
Задача:

Разработать коробку удобную для транспортировки и хранения большого груза весом до 15 кг.

Решение:

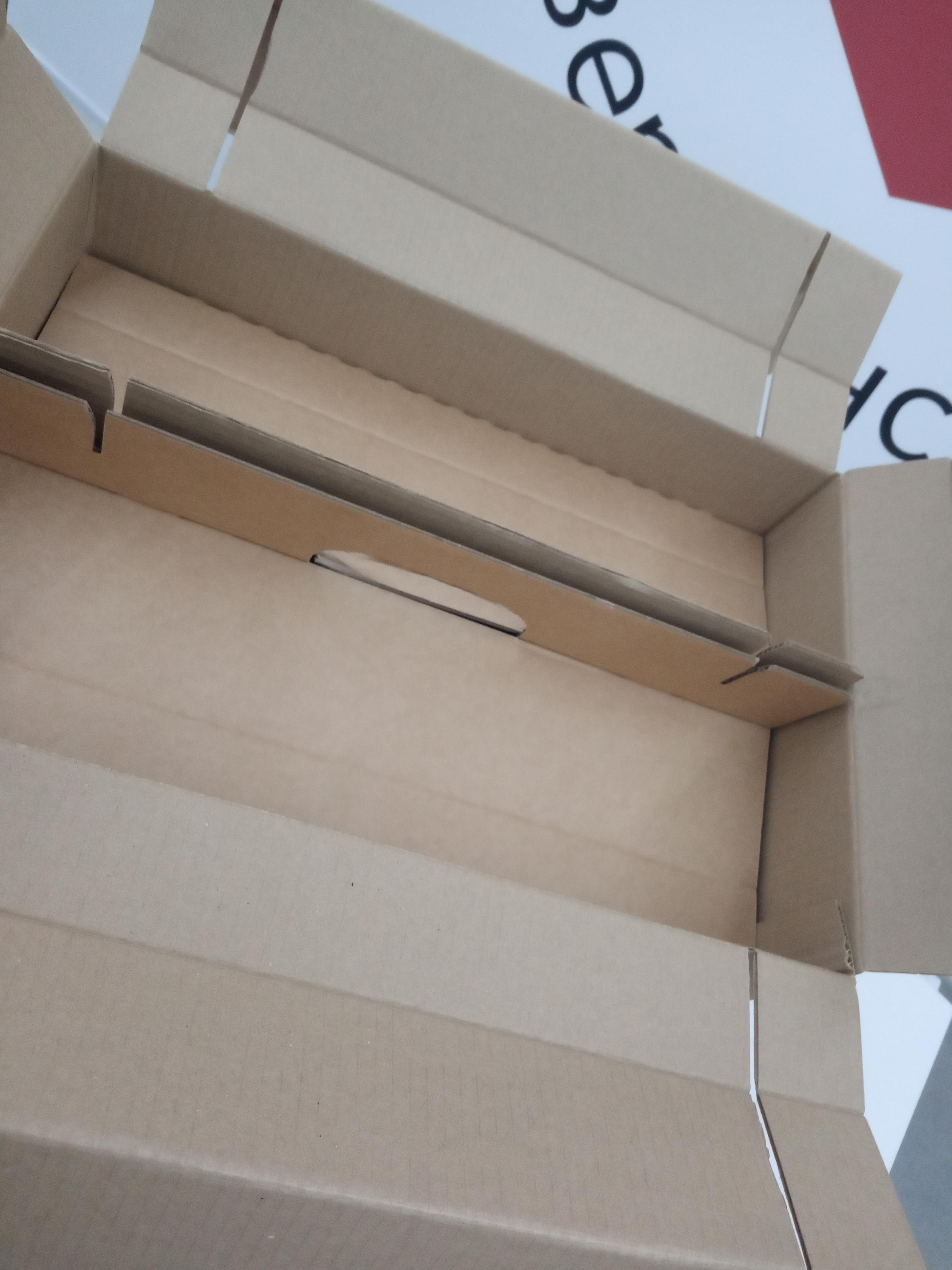

К нам обратился один из наших партнеров с запросом на создание упаковки оптимальной для транспортировки и хранения изделия весом до 15 килограммов, которая также должна была быть удобна в эксплуатации на этапе фасовки товара. Для решения этой задачи мы использовали бурый трехслойный гофрокартон, из которого изготовили двухсоставную транспортно-маркетинговую упаковку, состоящую из четырехклапанной коробки с дном типа «ласточкин хвост» и специальной вставки.

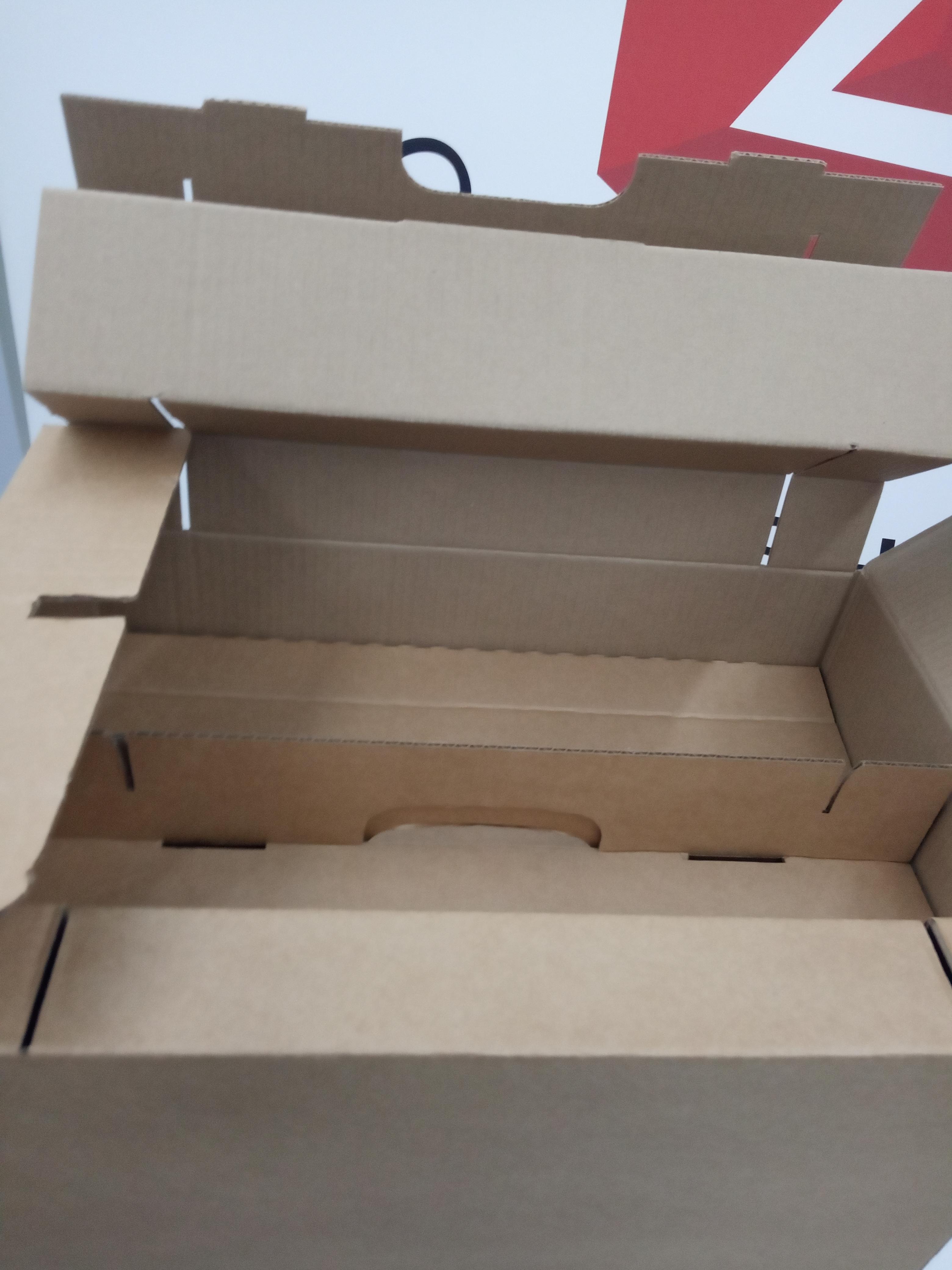

Необходимость оснащения коробки дополнительными элементами продиктована техническим заданием. Дело в том, что вставка обечаечного типа с верхними клапанами-отверстиями для рук, позволяет придать конструкции большую жесткость, защитить изделие от повреждений в результате пробития верхнего слоя гофрокартона, а также усилить дно, стенки и ручки внешнего кофра от торцевого сжатия и разрывов, что особенно актуально для тяжелых грузов. Нанесенная на вырубку обечайки перфорация помогает избежать риска образования заломов в процессе ее сборки.

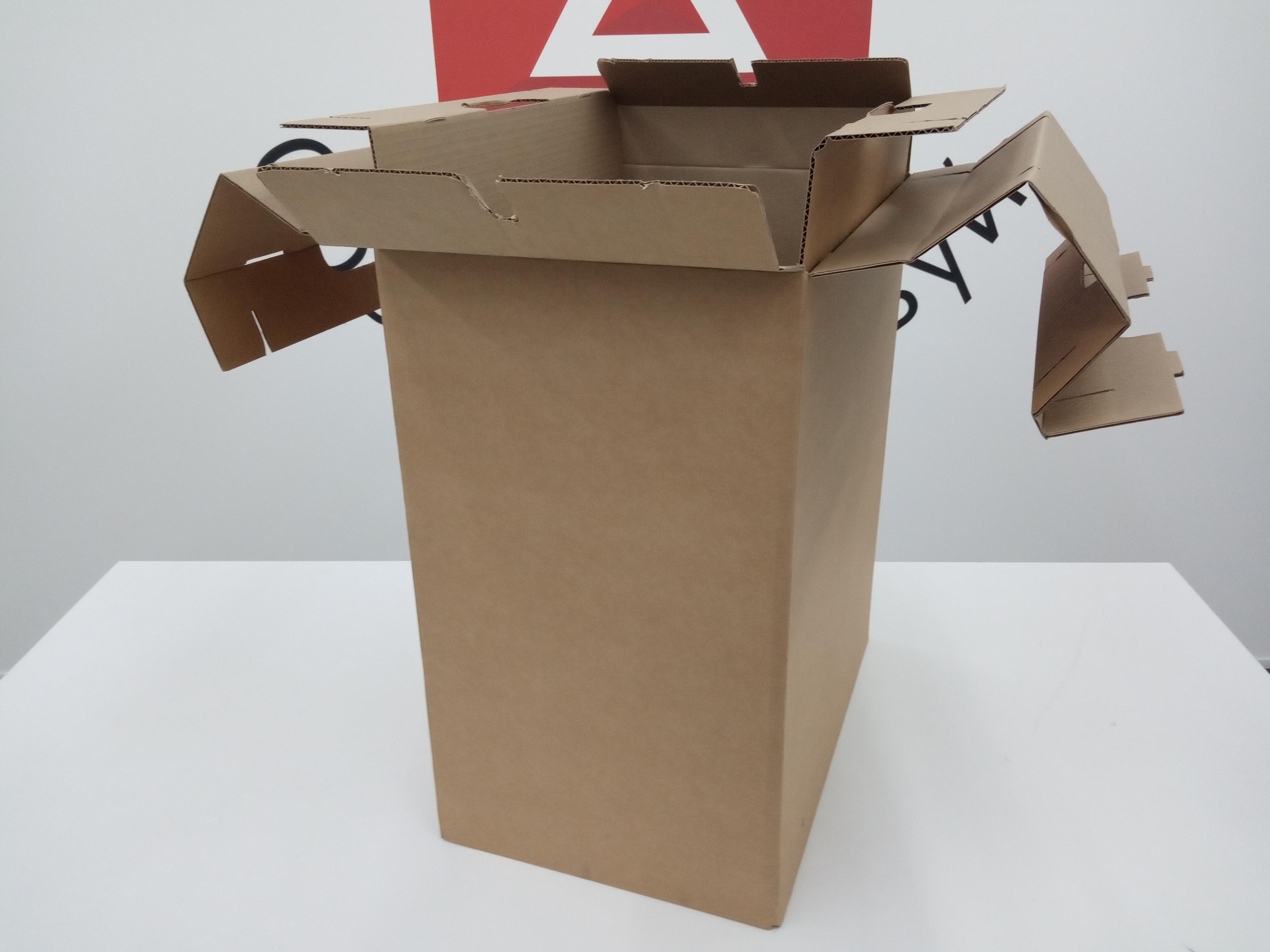

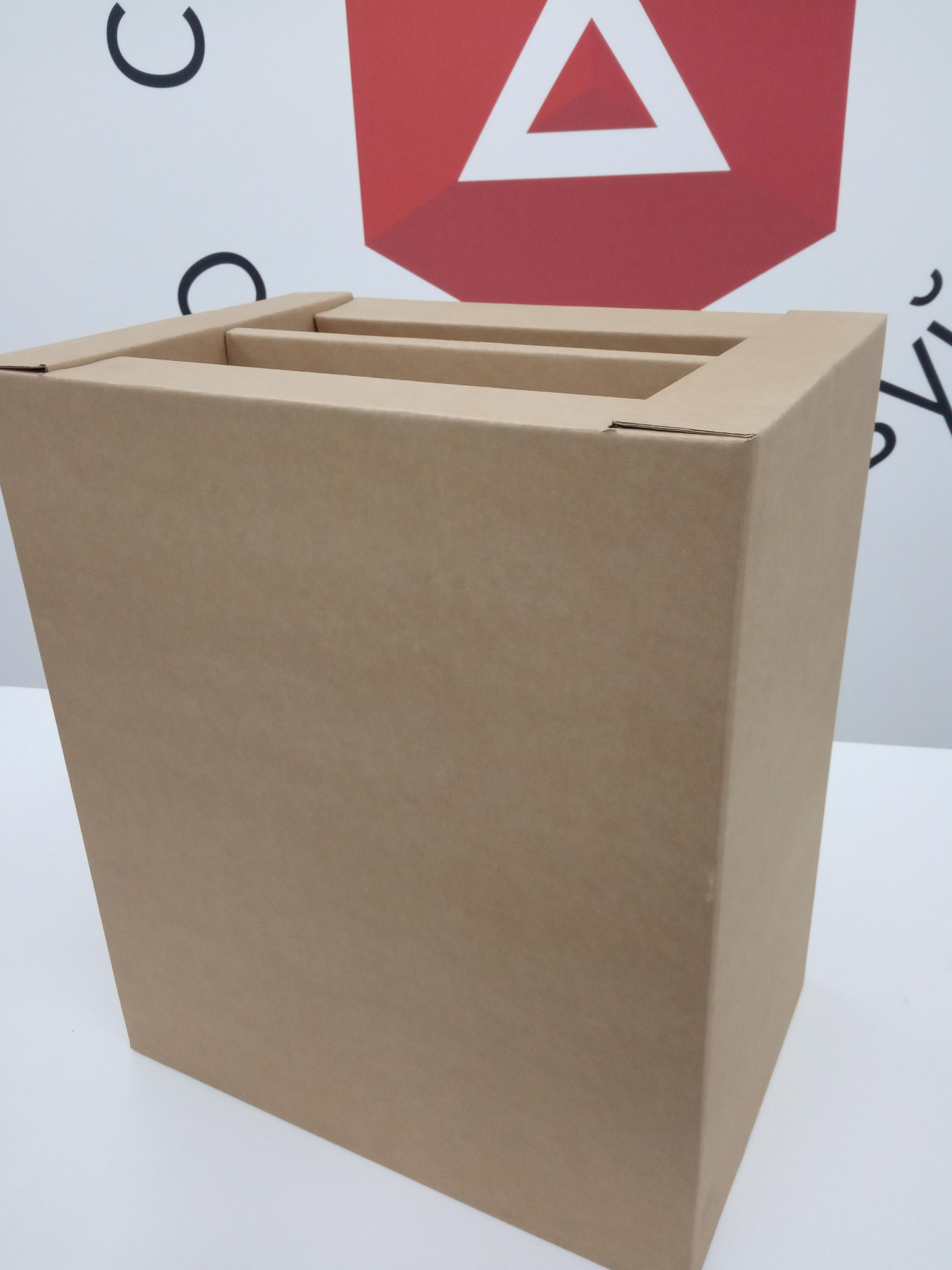

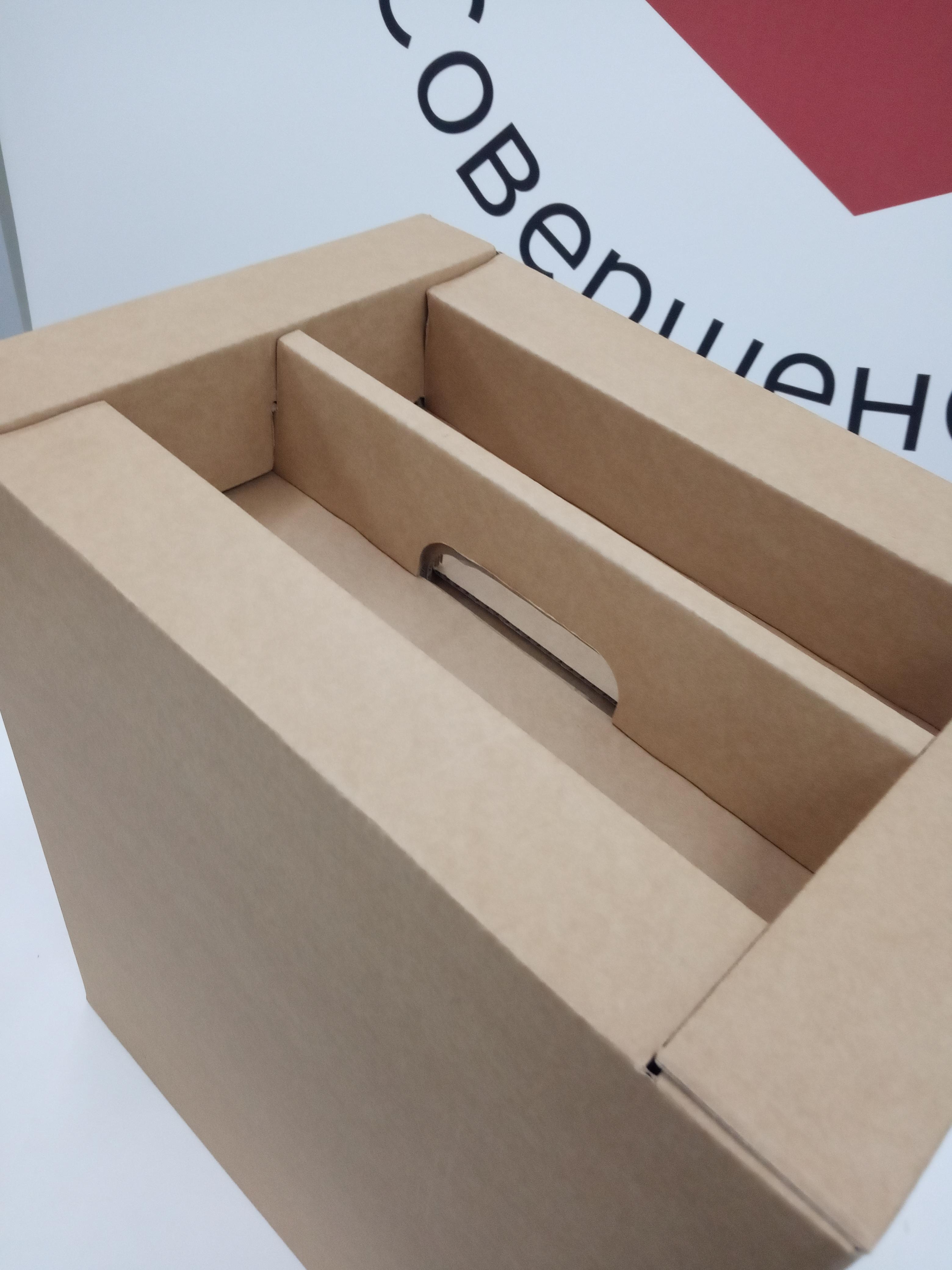

В свою очередь, четырехклапанная частично подготовленная коробка складывается буквально в несколько движений по рилевочным линиям. Склейка по одной из граней упаковки происходит на нашем производстве. Эти обстоятельства позволяют заказчику экономить свое время на сборке гофротары. Кстати, коробка поступает и хранится до момента непосредственного использования в сложенном виде, что дает нашему партнеру возможность рационально использовать складское пространство. Разместив вставку внутри гофрокороба мы усилили самосборное дно типа «ласточкин хвост», а также широкие стенки, на которые может оказываться большее давление, благодаря получившемуся двойному слою плотного гофрированного картона. Две ручки вырезанные на вставке, объединившись с коротким верхним клапаном коробки, и обернутые двойным верхним клапаном с прорезями для рук, образуют пять слоев гофрокартона, что делает их невероятно крепкими и удобными для ручной транспортировки. Надрезы на коротких торцевых клапанах крышки стыкуются с перфорацией на получившейся ручке, фиксируя конструкцию от самопроизвольного раскрытия. Обратите внимание, у нас получились четыре толстых стенки вверху коробки, а ручка не выпирает и идет вровень с ними — эти особенности конструкции позволяют многократно штабелировать упакованный груз. А наглухо закрытая крышка коробки, без возможности образования щелей, предвосхищает попадание грязи и пыли внутрь.

Но это были бы не мы, если бы не подкрепили свои расчеты опытным путем. Для имитации тяжелого груза мы взяли три пятилитровые бутылки, наполненные водой, которые упаковали в нашу коробку. Видеоролик наглядно демонстрирует, что наши конструкторы, а следовательно, их технические решения точны как аптечные весы! =)

Результат:

В очередной раз мы разработали и изготовили практичную транспортно-маркетинговую упаковку. В стремлении сделать ее удобной на всех этапах эксплуатации, нам удалось создать надежную, и, в то же время, эстетичную коробку. Лаконичная форма смотрится очень презентабельно, вместе с тем, она дает нашему партнеру возможность многоярусного хранения упакованного груза. Усиленная конструкция с комфортной ручкой делает удобным процесс транспортировки как для заказчика, так и для конечного потребителя. А соответствие заданной весовой категории вы можете наблюдать в видео-эксперименте. Так как мы подходим с вниманием и интересом к каждой поставленной перед нами задачей, нам всегда удается находить нетривиальные, изысканные и на сто процентов отвечающие потребностям наших партнеров решения. И этот кейс не исключение!

Миссия выполнена! =)
