Упаковка оберточного типа из гофрокартона - Статья


Тара из гофрокартона классифицируется по множеству критериев. Одним из видов типологии является классификация по видам сборки. Различают четыре основных вида сборки гофрокартонной тары и упаковки:

  • Самосборная;
  • Частично подготовленная (быстросборная);
  • Гофротара автоматической сборки;
  • Оберточная.

Рассмотрим последний из перечисленных видов — упаковку оберточного типа. Это один из самых распространенных и бюджетных видов упаковки, он находится в разделе 004 FEFCO. В этой статье мы расскажем какой она бывает, особенности конструкции отдельных ее разновидностей, функции, сферы применения, преимущества и недостатки.

Что такое оберточная упаковка?

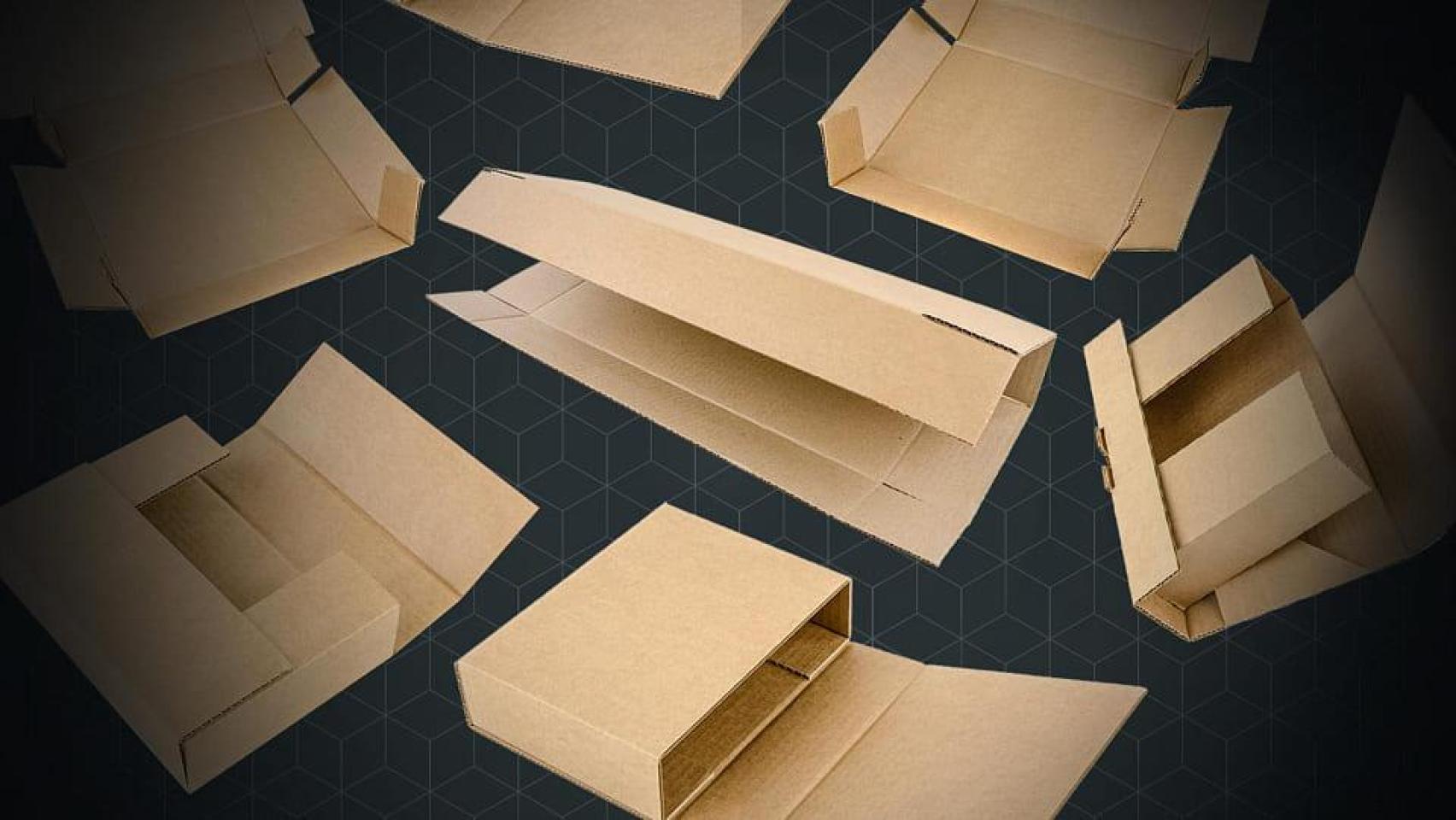

Упаковка оберточного типа — самый простой вид гофроупаковки по конструкции. В общем случае она представляет собой лист гофрокартона, минимально подвергнутый раскрою и обернутый вокруг содержимого. Причем линии сгиба могут быть намечены при помощи биговочных канавок.

Биговочная канавка — углубление, продавливаемое на поверхности листового материала, предназначенного к сгибанию. Назначение биговочных канавок — обозначать линию сгиба и облегчить саму процедуру сгиба. Процесс нанесения биговочных канавок называется бигование и производится специальным биговочным ножом или роликом, который может быть частью гофроагрегата полного цикла, элементом самостоятельного биговального станка или ручным инструментом.

В большинстве решений, основанных на оберточной упаковке из гофрокартона, используются дополнительные средства фиксации (например, клейкая лента, металлические или пластиковые скобы, клей и т. п.)

Гофроупаковка оберточного типа является альтернативой другим вариантам оберточной упаковки (бумага, стретч-пленка), а также обвязочным материалам. При этом гофрокартон выгодно отличает от упомянутых видов упаковки то, что он обеспечивает более надежную защиту содержимого от механических воздействий (сколов, вмятин, царапин).

Принято считать, что оберточная упаковка не обладает каркасными свойствами, поскольку каркасом в данном случае является само содержимое. Однако в отдельных конкретных случаях оберточная упаковка обеспечивает достаточную жесткость, не требует дополнительных средств фиксации и, по сути, является простейшей самосборной тарой, приобретая определенные каркасные свойства за счет своей конструкции и механических характеристик самого гофрокартона и именно в этих случаях имеет право называться гофротарой.

Применение оберточной тары и упаковки

Тара и упаковка оберточного типа применяется, главным образом в случаях, когда нужно транспортировать негабаритный груз, для упаковки плоских предметов или определенного вида стройматериалов.

Негабаритный груз

Оберточная упаковка нередко применяется, когда традиционные виды гофротары неудобны в использовании, или вообще неприменимы. Это, в частности, касается тех случаев, когда содержимое слишком громоздко или велико по размеру, чтобы поместить его в классический гофроконтейнер, либо когда тара нужна только для разовой транспортировки, то есть когда разрабатывать сложную конструкцию нет необходимости и экономически невыгодно. В этот разряд грузов входят:

  • Мебельные панели — подразумеваются отдельные детали мебели, предназначенной к сборке.
  • Готовая мебель сложной формы — такого рода содержимое оборачивают специально раскроенным листом гофрокартона и закрепляют дополнительными элементами.
  • Окна, двери, оконные рамы — главная задача оберточной тары в данном случае — предохранение больших плоскостей, торцов и граней от повреждения.
  • Зеркала — применяются дополнительные элементы для амортизации
  • Крупная бытовая или производственная техника (холодильник, компрессор, разнообразные станки) — в данном случае нередко оберточная тара из гофрокартона применяется в сочетании с несущим поддоном.

Вообще, любой громоздкий груз гораздо проще обернуть листом картона, чем поднимать его и помещать в контейнер.


Плоские предметы

Оберточная гофроупаковка отлично подходит для предохранения плоских предметов разного размера и конфигурации:

  • Книги — в этом случае тара оберточного типа выполняет не только защитную функцию, но и выступает в роли группирующей упаковки, поскольку с ее помощью можно упаковать несколько книг.
  • Картины, в том числе покрытые стеклом.
  • Кузовные автозапчасти: автомобильные двери, крылья, крышки капота и багажника упаковывают именно в оберточную тару, чаще всего в сочетании с воздушно-пузырчатой пленкой.
  • Офисные доски для рисования, магнитные доски и т. п.

Оберточная тара хорошо подходит для предметов, плоскости которых нужно предохранять от трения. Например, если бы вам требовалось упаковать картину в узкий контейнер-конверт, то при помещении ее внутрь или извлечении, поверхность картины терлась бы о внутреннюю поверхность контейнера и возникал бы риск повреждения изображения. Тара оберточного типа, оснащенная специальными вкладышами, этот риск сводит к минимуму. Извлечение предмета происходит путем разворачивания упаковки.

Стройматериалы

Оберточная тара и упаковка активно применяется для транспортировки и складского хранения плоских и/или негабаритных стройматериалов, использование тары любого другого типа сборки в данном случае не обосновано ни экономическими, ни технологическими соображениями.

В тару оберточного типа упаковываются следующие виды стройматериалов:

  • Ламинат
  • Пластиковая вагонка
  • Стекло и стеклопакеты
  • Паркетная доска
  • Металлочерепица и т. п.
При этом, нередко для транспортировки стройматериалов достаточно самых простых упаковочных решений. В отдельных случаях даже не требуется полное оборачивание содержимого, и применяются П-образные гофрокартонные накладки.

Преимущества и недостатки упаковки оберточного типа

Как и любой вид тары и упаковки, оберточная имеет свои плюсы и минусы:

Преимущества Недостатки
  • Простота подготовительных процессов — как правило, проектирование сводится к обмеру содержимого, создания простейшего чертежа раскроя (данная процедура в отдельных случаях даже не требуется) и занимает минимум времени.
  • Простота производства — в отдельных случаях производственный процесс заключается всего лишь в отсечении прямоугольного листа нужного формата. Но даже если конструкция упаковки предполагает наличие клапанов, они, чаще всего, имеют простейшую конфигурацию и создание вырубной формы (штампа) не требуется.
  • Простота сборки — для сборки и использования упаковки оберточного типа не требуется никакой квалификации. С этой задачей справится любой сотрудник, не обладающий специальными навыками.
  • Низкая себестоимость, и, как следствие, бюджетная цена для конечного потребителя.
  • Простая процедура вторичной переработки — большинство моделей тары и упаковки оберточного типа не имеют интегрированных в конструкцию инородных элементов, и их с удовольствием принимают компании, занимающиеся вторичной переработкой. Кроме того, оберточная упаковки, будучи минимально раскроенной, нередко находит множество применений после распаковки, как в домохозяйствах, так и на производстве.
Недостатков у данного типа гофроупаковуки не так много, и все они обусловлены как раз простотой конструкции:
  • Слабо выраженные или отсутствующие каркасные свойства — недостаток относительный, поскольку оберточная тара применяется, главным образом, для упаковки товаров, которые сами обладают достаточной жесткостью и не требуют от упаковки таких характеристик, кроме того есть разновидности оберточной тары, характеризующиеся вполне выраженными каркасными свойствами.
  • Необходимость в использовании дополнительных крепежных материалов — этот недостаток компенсируется низкой себестоимостью производства гофрокартонной основы. К тому же, существуют частные случаи оберточной тары, которые не предполагают использование фиксирующих элементов, поскольку конструкция держит сама себя.

Виды оберточной тары и упаковки

Несмотря на то, что гофрокартонная тара оберточного типа по определению является простейшей из видов сборки, эта разновидность сама по себе может иметь собственную типологию. Такая тара может быть составная, может отличаться по количеству рабочих плоскостей и по способу закрытия.

Многосоставная и односоставная оберточная тара и упаковка

Как и упаковка других видов сборки, упаковка оберточного типа может быть односоставная и многосоставная.

Односоставная гофротара или гофроупаковка — упаковка, состоящая из одного гофрокартонного элемента, многосоставная — из двух и более элементов.
Односоставная тара оберточного типа может представлять собой как самый простой вариант — прямоугольный лист гофрокартона, который оборачивается вокруг содержимого, при этом торцы остаются открытыми, так и иметь более сложную конфигурацию, т. е. иметь клапана, прикрывающие торцы.

Многосоставная тара оберточного типа также может быть самой простой по конструкции или более сложной.

Например, длинные плоские предметы, вроде стопки ламинированных панелей, могут упаковываться при помощи двух обычных П-образных накладок, с последующей фиксацией стретч-пленкой или обвязочными материалами. Такой тип тупаковки предохраняет ребра содержимого от повреждений и обеспечивает минимальный зазор между плоскостями пачек при штабелировании, но не обеспечивает полной защиты от царапин и сколов. Нередко применяется в сочетании с амортизирующими прокладками из полимерных материалов или вискозного нетканого полотна.

Распространен также способ упаковки в оберточную упаковку, где основу составляет прямоугольный лист, оборачиваемый вокруг содержимого, а узкие торцы прикрываются либо П-образными вставками, либо колпаками из гофрокартона или других материалов. При этом колпаки из гофрокартона сами по себе могут являться самосборными элементами, таким образом получается смешанный вид сборки — оберточно-самосборный. Колпаки, помимо защитной функции, выполняют также фиксирующую, заменяя средства фиксации из инородных материалов.

Типы оберточной тары и упаковки по способу раскроя

Прямоугольный раскрой — наиболее простой способ раскроя. Оберточная тара и упаковка прямоугольного раскроя, как следует из названия, представляет собой прямоугольный лист заданного размера, без клапанов. Оборачивается вокруг содержимого и фиксируется при необходимости дополнительными средствами крепежа (подробнее см. ниже в подразделе «Типы оберточной тары и упаковки по способу запирания»). Нередко с этим типом раскроя применяются дополнительные элементы, предохраняющие торцы, незакрытые основным листом (уже упомянутые П-образные накладки, колпаки из гофрокартона или других материалов и т. п.)
Раскрой с клапанами — более сложный раскрой обеспечивает более функциональную тару, что позволяет обходиться одним основным элементом и дополнительными средствами фиксации. При этом форма заготовки подразумевает различного рода клапана, торцевые стенки, в отдельных случаях примитивные замковые соединения. Этот вид раскроя предоставляет гораздо более широкие возможности для проектирования и иногда даже позволяет создавать простейшие модели маркетинговой упаковки.
На основе гофроупаковки оберточного типа можно создавать даже вполне функциональную дисплейную упаковку. К примеру, элементарная выкройка, включающая дно и четыре клапана-стены, в сочетании с термоусадочным рукавом, позволяет сформировать простейший гофроящик или гофролоток с прозрачным верхом. Такого рода упаковочное решение может применяться для самых различных целей — от упаковки кондитерских изделий до упаковки подарков. Эта технология позволяет использовать в качестве дисплейной тары даже простейшую П-образную основу, в такой лоток очень удобно упаковывать, к примеру, небольшие количества пряников или нарезных пирожных.

Типы оберточной тары и упаковки по количеству рабочих плоскостей

Оберточная упаковка с тремя рабочими плоскостями. Это простейший вид гофрокартонной упаковки, который представляет собой прямоугольный лист гофрокартона, согнутый по двум линиям сгиба и, таким образом, имеющий профиль в виде буквы «П». По этой причине данный элемент чаще всего называют П-образной накладкой (или вставкой, в зависимости от способа применения).

В качестве вставки он используется в более сложных упаковочных решениях, где может играть роль фиксатора либо амортизатора. В оберточной упаковке при помощи П-образной вставки иногда закрывают торцы, оставшиеся открытыми при обертывании содержимого прямоугольным листом.

Несмотря на максимальную простоту, этот элемент может быть не только частью многосоставной упаковки, но и сам являться основой функционального упаковочного решения. Так, плитообразное содержимое большой площади (ДСП, фанера, стеклопакеты и т. п.) нередко упаковывают при помощи нескольких П-образных накладок на ребрах, после чего пачку стягивают обвязочными материалами. При этом П-образная накладка одновременно предохраняет края содержимого от потертостей со стороны как самих обвязочных материалов, так и со стороны посторонних предметов.

Кроме того П-образный элемент в сочетании с термоусадочным рукавом позволяет создавать уже упомянутые выше упаковочные решения, обладающие дисплейными свойствами.

Оберточная упаковка с пятью и более рабочими плоскостями. Упаковка оберточного типа в простейшем варианте (прямоугольный раскрой) имеет минимум пять рабочих поверхностей, из которых четыре представляют собой условные стенки, а пятая служит для запирания (закрепляется внахлест с одним из торцов при помощи дополнительных средств фиксации). Такая тара применяется в ситуациях, когда важно предохранить поверхности от контакта с другими предметами и П-образных накладок недостаточно, чтобы обеспечить эту защиту. Это бывает, когда возникает необходимость упаковать для транспортировки материалы вроде шпонированного ДСП.

Также возможны варианты раскроя, где рабочих плоскостей больше пяти, например — условное дно, с четырех сторон имеющее четыре клапана, каждый из которых, при помощи линий сгиба, разделяется на условные стенки и условные клапана-крышки.

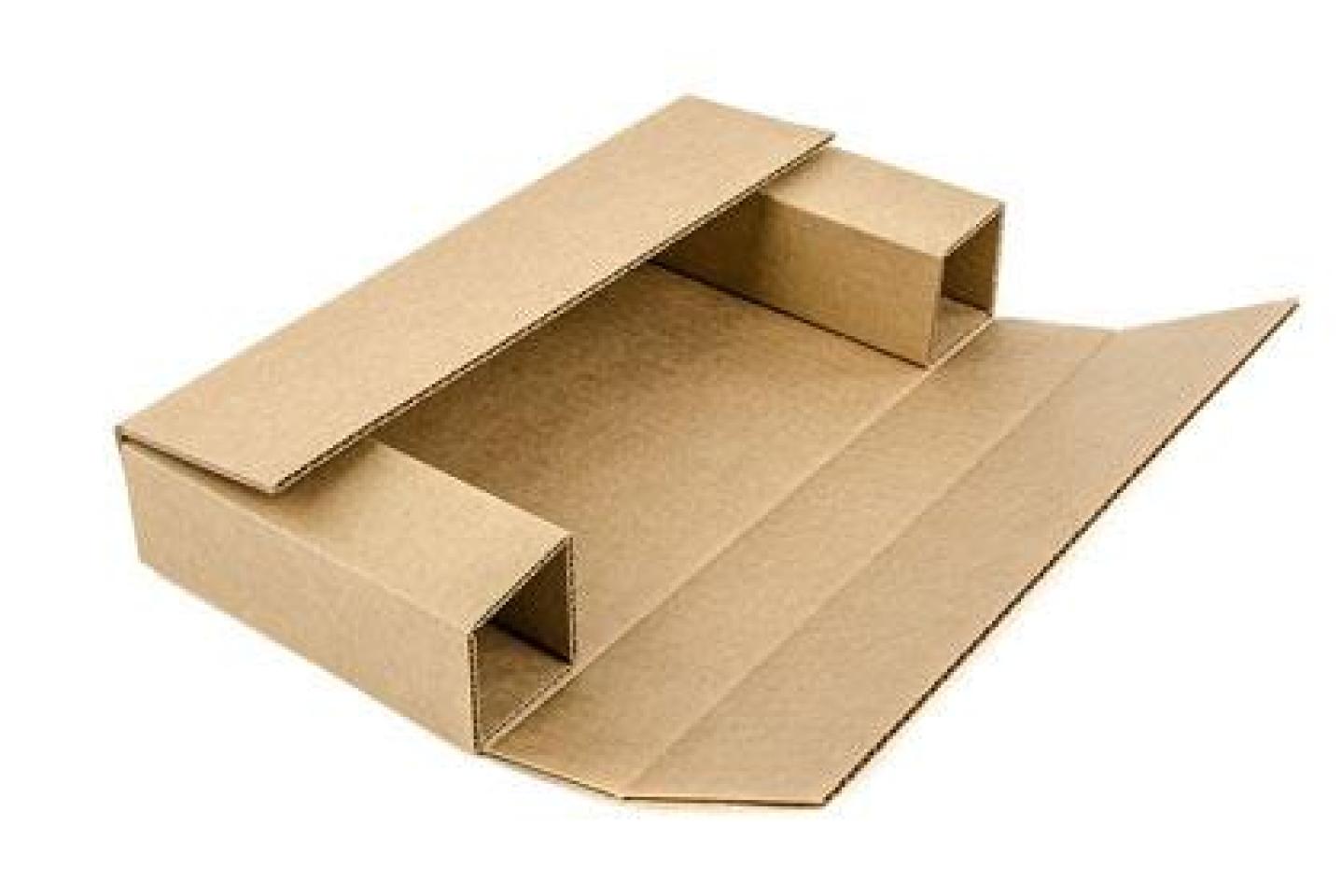

Нередко боковые клапана сгибают несколько раз, формируя пустотелые продолговатые короба прямоугольного сечения, которые представляют собой дополнительные ребра жесткости.
Отдельно стоит упомянуть изменяемую по высоте упаковку, разработанную для интернет-магазинов, торгующих книгами. Прообразом ее послужила обыкновенная всем знакомая канцелярская папка с тесемками. Боковые клапана у такой упаковки имеют ряд биговочных канавок, позволяющих упаковывать в типовую тару разное количество книг (так же, как канцелярская папка может вмещать стопки документов разной толщины).
Некоторые модели оберточной тары подразумевают двойной слой картона на некоторых сторонах. Таким образом достигается усиленная защита содержимого и более высокая жесткость конструкции. Этот эффект может обеспечиваться за счет неоднократного оборачивания содержимого, либо за счет сдвоенных клапанов, перекрывающих внахлест одну сторону упаковки.

Типы оберточной тары и упаковки по способу запирания

Для большинства моделей оберточной тары техника запирания так или иначе связана с использованием тех или иных фиксирующих элементов:

  • Обвязочные материалы — полипропиленовая лента, металлическая лента, проволока, текстильные и крученые шнуры и ленты из натуральных и полимерных волокон. Применяются практически со всеми видами оберточной (и не только) тары. Используются для фиксации и запирания тары и упаковки, а также для удобства переноски.
  • Стретч-пленка — эластичная полимерная пленка на основе специальных видов полиэтилена, способная к деформации и растяжению. Используется для фиксации и дополнительной защиты содержимого гофрокартонной тары и как самостоятельный упаковочный материал.
  • Термоусадочный рукав — рукав из прозрачной пленки на основе термополимеров, способный значительно сокращать линейные размеры при нагревании. Применяется как фиксирующий элемент и как самостоятельный упаковочный материал. Для работы с термоусадочной пленкой применяются специальные агрегаты, либо ручные фены-нагреватели.
  • Клейкие ленты — бывают на бумажной, тканевой и полимерной основе. Используются для запирания, фиксации клапанов гофрокартонной тары, могут быть разного цвета, иметь нанесенные изображения для брендирования либо для сигнально-индикационных целей.
  • Соединительные скобы — металлические либо пластиковые. Применяются для сборки и запирания гофрокартонной тары, для использования необходимы специальные устройства — степлеры.
  • Клеи — обширная группа фиксирующих средств, в упаковочном деле применяются главным образом клеи на синтетической основе (силикатные, поливинилацетатные и др.), но, в отдельных случаях, применяют натуральные клеи на крахмальной или декстриновой основе.
С точки зрения смыкания клапанов различают запирание оберточной упаковки встык или внахлест. В обоих случаях могут применяться любые из перечисленных средств фиксации (кроме варианта «встык», который не предполагает использования клеев). Выбор типа смыкания осуществляется в зависимости от требований к таре, от деталей производственного процесса либо руководствуясь удобством конечного пользователя.

Кроме того, существуют модели тары оберточного типа, которые не требуют использования дополнительных фиксирующих элементов вовсе. В этих моделях запирание осуществляется за счет:

  • Дополнительных клапанов, которые вставляются под верхний слой гофрокартона, после второго оборота образующий карман.
  • zamok.jpg
  • Простейших замковых соединений, формируемых на этапе раскроя.

Дополнительные элементы, применяемые с тарой и упаковкой оберточного типа

Помимо перечисленных средств фиксации, с оберточной тарой используются также дополнительные элементы, усиливающие защитный эффект упаковочного решения.

Амортизирующие прокладки

Роль этих материалов — смягчение точек контакта содержимого с внутренней поверхностью гофрокартонной тары и амортизация при транспортировке.

В этом качестве могут использоваться:
  • тонкие листы вспененных полимеров
  • воздушно-пузырьковая пленка
  • нетканое вискозное полотно и т. п.

Защитные проставки

Обычно изготавливаются из небольших фрагментов гофрокартона, либо из полимерных материалов (полиэтилен, ПВХ и т. п.). Защищают тонкие грани содержимого от ударов и сколов, чаще всего применяются при использовании обвязочных материалов, при этом их подкладывают под точку контакта обвязки с тарой или содержимым, увеличивая плоскость контакта и препятствуя режущему усилию обвязки.
